1 数据库集簇、数据库与数据表

第一章和第二章简单介绍了一些 PostgreSQL 的基础知识，有助于读者理解后续章节的内容。本章包括以下几个主题：

• 数据库集簇（database cluster） 的逻辑结构
• 数据库集簇的物理结构
• 堆表（heap table） 文件的内部布局
• 从表中读写数据的方式

如果你已经熟悉这些内容，可以跳过本章。

1.1 数据库集簇的逻辑结构

数据库集簇（database cluster）是一组数据库（database） 的集合，由一个PostgreSQL服务器管理。第一次听到这个定义也许会令人疑惑，PostgreSQL中的术语“数据库集簇”，并非 意味着“一组数据库服务器”。 一个PostgreSQL服务器只会在单机上运行并管理单个数据库集簇。

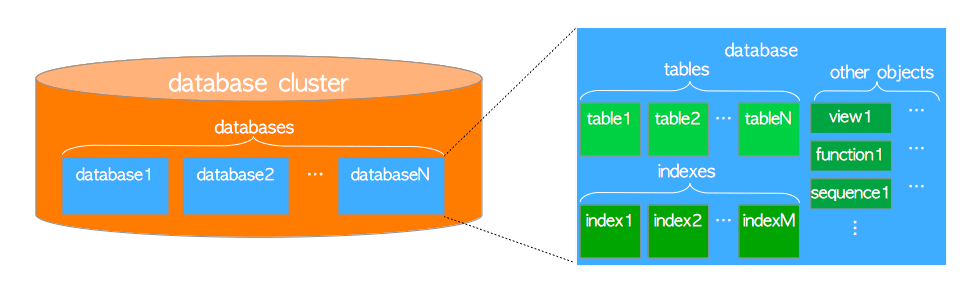

图1.1展示了一个数据库集簇的逻辑结构。 数据库（database） 是 数据库对象（database objects） 的集合。 在关系型数据库理论中，数据库对象是用于存储或引用数据的数据结构。 （堆）表是一个典型的例子，还有更多种对象，例如索引，序列，视图，函数等。 在PostgreSQL中数据库本身也是数据库对象，并在逻辑上彼此分离。 所有其他的数据库对象（例如表，索引等）归属于各自相应的数据库。

在 PostgreSQL 内部，所有的数据库对象都通过相应的 对象标识符（Object Identifiers, OID） 进行管理，这些标识符是无符号的4字节整型。数据库对象与相应OID之间的关系存储在相应的系统目录中，依具体的对象类型而异。 例如数据库和堆表对象的OID分别存储在pg_database和pg_class中，因此当你希望找出OID时，可以执行以下查询：

sampledb=# SELECT datname, oid FROM pg_database WHERE datname = 'sampledb';
 datname  |  oid
----------+-------
 sampledb | 16384
(1 row)

sampledb=# SELECT relname, oid FROM pg_class WHERE relname = 'sampletbl';
  relname  |  oid
-----------+-------
 sampletbl | 18740
(1 row)

1.2 数据库集簇的物理结构

数据库集簇在本质上就是一个文件目录，名曰 基础目录（base directory），包含着一系列子目录与文件。 执行 initdb 命令会在指定目录下创建基础目录从而初始化一个新的数据库集簇。 通常会将基础目录的路径配置到环境变量PGDATA中，但这并不是必须的。

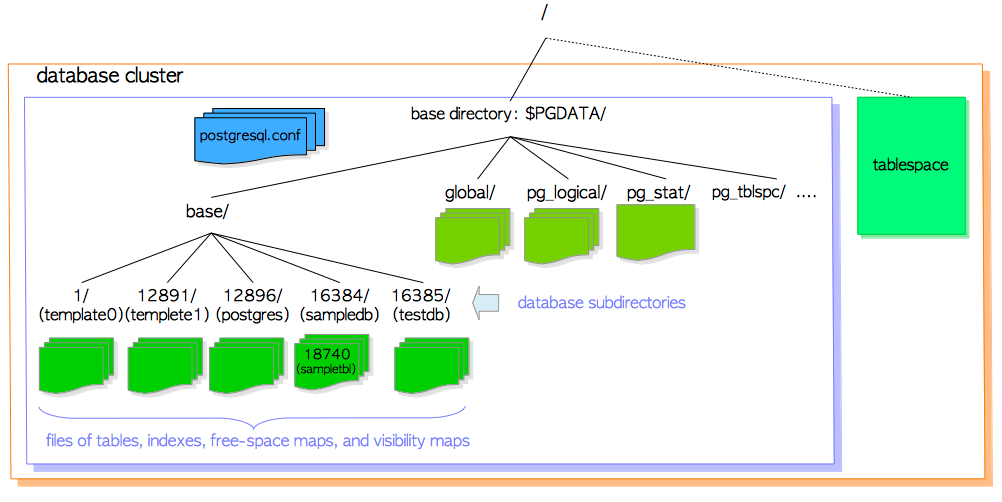

图1.2 展示了一个PostgreSQL数据库集簇的例子。 base子目录中的每一个子目录都对应一个数据库，数据库中每个表和索引都会在相应子目录下存储为（至少）一个文件；还有几个包含特定数据的子目录，以及配置文件。 虽然PostgreSQL支持表空间（Tablespace），但该术语的含义与其他RDBMS不同。 PostgreSQL中的表空间对应一个包含基础目录之外数据的目录。

后续小节将描述数据库集簇的布局，数据库的布局，表和索引对应的文件布局，以及PostgreSQL中表空间的布局。

1.2.1 数据库集簇的布局

官方文档 中描述了数据库集簇的布局。 表1.1中列出了主要的文件与子目录：

1.2.2 数据库布局

一个数据库与base子目录下的一个子目录对应；且该子目录的名称与相应数据库的OID相同。 例如当数据库sampledb的OID为16384时，它对应的子目录名称即为16384。

$ cd $PGDATA
$ ls -ld base/16384
drwx------  213 postgres postgres  7242  8 26 16:33 16384

1.2.3 表与索引相关文件的布局

每个小于1GB的表或索引都在相应的数据库目录中存储为单个文件。在数据库内部，表和索引作为数据库对象是通过OID来管理的，而这些数据文件则由变量relfilenode管理。 表和索引的relfilenode值通常与其OID一致，但也有例外，下面将详细展开。

让我们看一看表sampletbl的oid和relfilenode：

sampledb=# SELECT relname, oid, relfilenode FROM pg_class WHERE relname = 'sampletbl';
  relname  |  oid  | relfilenode
-----------+-------+-------------
 sampletbl | 18740 |       18740
(1 row)

从上面的结果可以看出oid和relfilenode值相等。还可以看到表sampletbl的数据文件路径是base/16384/18740。

$ cd $PGDATA
$ ls -la base/16384/18740
-rw------- 1 postgres postgres 8192 Apr 21 10:21 base/16384/18740

表和索引的relfilenode值会被一些命令（例如TRUNCATE，REINDEX，CLUSTER）所改变。 例如对表 sampletbl执行TRUNCATE，PostgreSQL会为表分配一个新的relfilenode（18812），删除旧的数据文件（18740），并创建一个新的数据文件（18812）。

sampledb=# TRUNCATE sampletbl;
TRUNCATE TABLE

sampledb=# SELECT relname, oid, relfilenode FROM pg_class WHERE relname = 'sampletbl';
  relname  |  oid  | relfilenode
-----------+-------+-------------
 sampletbl | 18740 |       18812
(1 row)

在9.0或更高版本中，内建函数pg_relation_filepath能够根据OID或名称返回关系对应的文件路径，非常实用。

sampledb=# SELECT pg_relation_filepath('sampletbl');
pg_relation_filepath
----------------------
base/16384/18812
(1 row)

当表和索引的文件大小超过1GB时，PostgreSQL会创建并使用一个名为relfilenode.1的新文件。如果新文件也填满了，则会创建下一个名为relfilenode.2的新文件，依此类推。

译者注：数据库系统中的 表（Table） 与关系代数中的 关系（Relation） 关系紧密但又不尽相同。在PostgreSQL中，表，索引，TOAST表都归类为关系。

$ cd $PGDATA
$ ls -la -h base/16384/19427*
-rw------- 1 postgres postgres 1.0G  Apr  21 11:16 data/base/16384/19427
-rw------- 1 postgres postgres  45M  Apr  21 11:20 data/base/16384/19427.1
...

在构建PostgreSQL时，可以使用配置选项--with-segsize更改表和索引的最大文件大小。

仔细观察数据库子目录就会发现，每个表都有两个与之相关联的文件，后缀分别为_fsm和_vm。这些实际上是空闲空间映射（free space map）和可见性映射（visibility map） 文件，分别存储了表文件每个页面上的空闲空间信息与可见性信息（更多细节见第5.3.4节和第6.2节）。索引没有可见性映射文件，只有空闲空间映射文件。

一个具体的示例如下所示：

$ cd $PGDATA
$ ls -la base/16384/18751*
-rw------- 1 postgres postgres  8192 Apr 21 10:21 base/16384/18751
-rw------- 1 postgres postgres 24576 Apr 21 10:18 base/16384/18751_fsm
-rw------- 1 postgres postgres  8192 Apr 21 10:18 base/16384/18751_vm

在数据库系统内部，这些文件（主体数据文件，空闲空间映射文件，可见性映射文件等）也被称为相应关系的分支（fork）；空闲空间映射是表/索引数据文件的第一个分支（分支编号为1），可见性映射表是数据文件的第二个分支（分支编号为2），数据文件的分支编号为0。

译者注：每个 关系（relation） 可能会有四种分支，分支编号分别为0，1，2，3，0号分支main为关系数据文件本体，1号分支fsm保存了main分支中空闲空间的信息，2号分支vm保存了main分支中可见性的信息，3号分支init是很少见的特殊分支，通常用于不被日志记录（unlogged）的表与索引。

每个分支都会被存储为磁盘上的一到多个文件：PostgreSQL会将过大的分支文件切分为若干个段，以免文件的尺寸超过某些特定文件系统允许的大小，也便于一些归档工具进行并发复制，默认的段大小为1GB。

1.2.4 表空间

PostgreSQL中的 表空间（Tablespace） 是基础目录之外的附加数据区域。 在8.0版本中引入了该功能。

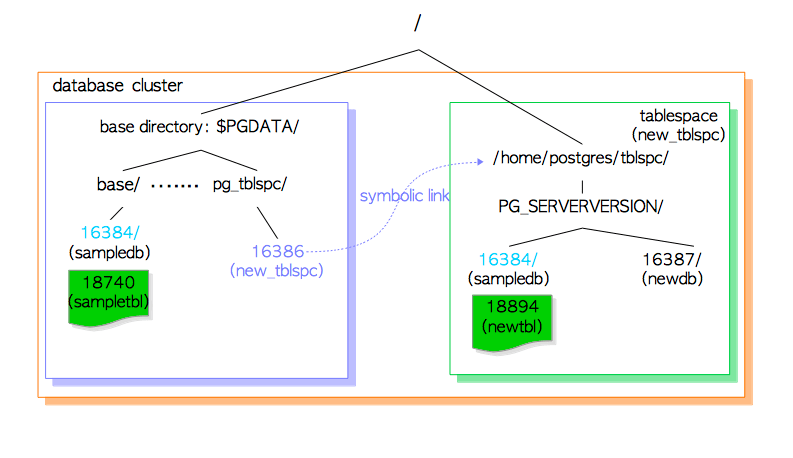

图1.3展示了表空间的内部布局，以及表空间与主数据区域的关系。

执行CREATE TABLESPACE语句会在指定的目录下创建表空间。而在该目录下还会创建版本特定的子目录（例如PG_9.4_201409291）。版本特定的命名方式为：

PG_主版本号_目录版本号

举个例子，如果在/home/postgres/tblspc中创建一个表空间new_tblspc，其oid为16386，则会在表空间下创建一个名如PG_9.4_201409291的子目录。

$ ls -l /home/postgres/tblspc/
total 4
drwx------ 2 postgres postgres 4096 Apr 21 10:08 PG_9.4_201409291

表空间目录通过pg_tblspc子目录中的符号链接寻址，链接名称与表空间的OID值相同。

$ ls -l $PGDATA/pg_tblspc/
total 0
lrwxrwxrwx 1 postgres postgres 21 Apr 21 10:08 16386 -> /home/postgres/tblspc

如果在该表空间下创建新的数据库（OID为16387），则会在版本特定的子目录下创建相应目录。

$ ls -l /home/postgres/tblspc/PG_9.4_201409291/
total 4
drwx------ 2 postgres postgres 4096 Apr 21 10:10 16387

如果在该表空间内创建一个新表，但新表所属的数据库却创建在基础目录下，那么PG会首先在版本特定的子目录下创建名称与现有数据库OID相同的新目录，然后将新表文件放置在刚创建的目录下。

sampledb=# CREATE TABLE newtbl (.....) TABLESPACE new_tblspc;

sampledb=# SELECT pg_relation_filepath('newtbl');
             pg_relation_filepath
----------------------------------------------
 pg_tblspc/16386/PG_9.4_201409291/16384/18894

1.3 堆表文件的内部布局

1.3.1 堆表页面的内部布局

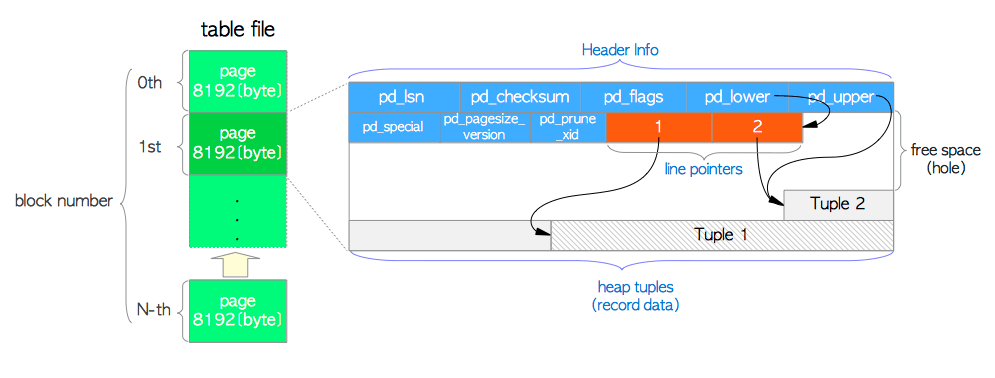

在数据文件（堆表，索引，也包括空闲空间映射和可见性映射）内部，它被划分为固定长度的页（pages），或曰 区块（blocks），大小默认为8192字节（8KB）。 每个文件中的页从0开始按顺序编号，这些数字称为区块号（block numbers）。 如果文件已填满，PostgreSQL通过在文件末尾追加一个新的空页来增长文件。

页面内部的布局取决于数据文件的类型。本节会描述表的页面布局，因为理解接下来的几章需要这些知识。

表的页面包含了三种类型的数据：

1. 堆元组（heap tuples） —— 堆元组就是数据记录本身。它们从页面底部开始依序堆叠。第5.2节与第9章会描述元组的内部结构，这一知识对于理解PostgreSQL并发控制与WAL机制是必须的。

2. 行指针（line pointer） —— 每个行指针占4个字节，保存着指向堆元组的指针。它们也被称为项目指针（item pointer）。行指针简单地组织为一个数组，扮演了元组索引的角色。每个索引项从1开始依次编号，称为偏移号（offset number）。当向页面中添加新元组时，一个相应的新行指针也会被放入数组中，并指向新添加的元组。

3. 首部数据（header data） —— 页面的起始位置分配了由结构PageHeaderData定义的首部数据。它的大小为24个字节，包含关于页面的元数据。该结构的主要成员变量为：

   • pd_lsn —— 本页面最近一次变更所写入XLOG记录对应的LSN。它是一个8字节无符号整数，与WAL机制相关，第9章将详细展开。
   • pd_checksum —— 本页面的校验和值。（注意只有在9.3或更高版本才有此变量，早期版中该字段用于存储页面的时间线标识）
   • pd_lower，pd_upper —— pd_lower指向行指针的末尾，pd_upper指向最新堆元组的起始位置。
   • pd_special —— 在索引页中会用到该字段。在堆表页中它指向页尾。（在索引页中它指向特殊空间的起始位置，特殊空间是仅由索引使用的特殊数据区域，包含特定的数据，具体内容依索引的类型而定，如B树，GiST，GiN等。
   /* @src/include/storage/bufpage.h */

   /*
    * 磁盘页面布局
    *
    * 对任何页面都适用的通用空间管理信息
    *
    *		pd_lsn		- 本页面最近变更对应xlog记录的标识。
    *		pd_checksum - 页面校验和
    *		pd_flags	- 标记位
    *		pd_lower	- 空闲空间开始位置
    *		pd_upper	- 空闲空间结束位置
    *		pd_special	- 特殊空间开始位置
    *		pd_pagesize_version - 页面的大小，以及页面布局的版本号
    *		pd_prune_xid - 本页面中可以修剪的最老的元组中的XID.
    *
    * 缓冲管理器使用LSN来强制实施WAL的基本规则："WAL需先于数据写入"。直到xlog刷盘位置超过
    * 本页面的LSN之前，不允许将缓冲区的脏页刷入磁盘。
    *
    * pd_checksum 存储着页面的校验和，如果本页面配置了校验。0是一个合法的校验和值。如果页面
    * 没有使用校验和，我们就不会设置这个字段的值；通常这意味着该字段值为0，但如果数据库是从早于
    * 9.3版本从 pg_upgrade升级而来，也可能会出现非零的值。因为那时候这块地方用于存储页面最后
    * 更新时的时间线标识。 注意，并没有标识告诉你页面的标识符到底是有效还是无效的，也没有与之关
    * 联的标记为。这是特意设计成这样的，从而避免了需要依赖页面的具体内容来决定是否校验页面本身。
    *
    * pd_prune_xid是一个提示字段，用于帮助确认剪枝是否有用。目前对于索引页没用。
    *
    * 页面版本编号与页面尺寸被打包成了单个uint16字段，这是有历史原因的：在PostgreSQL7.3之前
    * 并没有页面版本编号这个概念，这样做能让我们假装7.3之前的版本的页面版本编号为0。我们约束页面
    * 的尺寸必须为256的倍数，留下低8位用于页面版本编号。
    *
    * 最小的可行页面大小可能是64字节，能放下页的首部，空闲空间，以及一个最小的元组。当然在实践中
    * 肯定要大得多(默认为8192字节)，所以页面大小必需是256的倍数并不是一个重要限制。而在另一端，
    * 我们最大只能支持32KB的页面，因为 lp_off/lp_len字段都是15bit。
    */
   typedef struct PageHeaderData
   {
   	PageXLogRecPtr 	pd_lsn;			/* 最近应用至本页面XLog记录的LSN */
   	uint16			pd_checksum;	/* 校验和 */
   	uint16		  	pd_flags;		/* 标记位，详情见下 */
   	LocationIndex 	pd_lower;		/* 空闲空间起始位置 */
   	LocationIndex 	pd_upper;		/* 空闲空间终止位置 */
   	LocationIndex 	pd_special;		/* 特殊用途空间的开始位置 */
   	uint16		  	pd_pagesize_version;
   	TransactionId 	pd_prune_xid; 	/* 最老的可修剪XID, 如果没有设置为0 */
   	ItemIdData		pd_linp[FLEXIBLE_ARRAY_MEMBER]; /* 行指针的数组 */
   } PageHeaderData;


   /* 缓冲区页中的项目指针(item pointer)，也被称为行指针(line pointer)。
    *
    * 在某些情况下，项目指针处于 “使用中”的状态，但在本页中没有任何相关联的存储区域。
    * 按照惯例，lp_len == 0 表示该行指针没有关联存储。独立于其lp_flags的状态.
    */
   typedef struct ItemIdData
   {
   	unsigned	lp_off:15,		/* 元组偏移量 (相对页面起始处) */
   				lp_flags:2,		/* 行指针的状态，见下 */
   				lp_len:15;		/* 元组的长度，以字节计 */
   } ItemIdData;

   /* lp_flags有下列可能的状态，LP_UNUSED的行指针可以立即重用，而其他状态的不行。 */
   #define LP_UNUSED		0		/* unused (lp_len必需始终为0) */
   #define LP_NORMAL		1		/* used (lp_len必需始终>0) */
   #define LP_REDIRECT		2		/* HOT 重定向 (lp_len必需为0) */
   #define LP_DEAD			3		/* 死元组，有没有对应的存储尚未可知 */

行指针的末尾与最新元组起始位置之间的空余空间称为空闲空间（free space）或空洞（hole）。

为了识别表中的元组，数据库内部会使用元组标识符（tuple identifier, TID）。TID由一对值组成：元组所属页面的区块号，及指向元组的行指针的偏移号。TID的一种典型用途是索引，更多细节参见第1.4.2节。

结构体PageHeaderData定义于src/include/storage/bufpage.h中。

1.3.2 TOAST（超大属性存储技术）

大小超过约2 KB的堆元组——更准确地说，超过默认TOAST_TUPLE_THRESHOLD所规定的2032字节——会使用一种称为TOAST（The Oversized-Attribute Storage Technique，超大属性存储技术）的机制来管理。

如果一个数据项经过压缩后仍超过2 KB，PostgreSQL会为该表创建专用的TOAST表及相应的TOAST索引。实际数据存放在TOAST表中，原表中只保留一个指向TOAST条目的指针。

1.3.2.1 实际示例

下面创建一张名为tbl_toast的表来演示这一机制：

testdb=# CREATE TABLE tbl_toast (id SERIAL PRIMARY KEY, data text);
testdb=# ALTER TABLE tbl_toast ALTER COLUMN data SET STORAGE EXTERNAL;

第一行插入一个能直接放入普通页面的小字符串abc，第二行和第三行则分别插入约10 KB的数据：

testdb=# INSERT INTO tbl_toast (data) VALUES ('abc');
testdb=# INSERT INTO tbl_toast (data) SELECT repeat('abcdefghij', 1000) FROM generate_series(1, 2);

本例中，tbl_toast的OID为16406：

testdb=# SELECT relname, oid, relfilenode FROM pg_class WHERE relname = 'tbl_toast';
  relname  |  oid  | relfilenode
-----------+-------+-------------
 tbl_toast | 16406 |       16406
(1 row)

相应的TOAST表及其索引分别命名为pg_toast_16406与pg_toast_16406_index：

testdb=# SELECT relname, relpages FROM pg_class
    WHERE relname LIKE '%toast%16406%'
          AND relnamespace = (SELECT oid FROM pg_namespace WHERE nspname = 'pg_toast');
       relname        | relpages
----------------------+----------
 pg_toast_16406       |        0
 pg_toast_16406_index |        1
(2 rows)

可以用下面的查询取得这些关系的OID与物理文件路径。本例中的路径分别为base/16384/16411和base/16384/16412：

testdb=# \x
Expanded display is on.
testdb=# SELECT c.relname AS main_table, t.relname AS toast_table, t.oid AS toast_table_oid,
        pg_relation_filepath(t.oid) AS physical_path,
        i.relname AS toast_index, i.oid AS toast_index_oid,
        pg_relation_filepath(i.oid) AS index_path
    FROM pg_class c JOIN pg_class t ON c.reltoastrelid = t.oid
        JOIN pg_index idx ON idx.indrelid = t.oid
        JOIN pg_class i ON i.oid = idx.indexrelid WHERE c.relname = 'tbl_toast';
-[ RECORD 1 ]---+---------------------
main_table      | tbl_toast
toast_table     | pg_toast_16406
toast_table_oid | 16411
physical_path   | base/16384/16411
toast_index     | pg_toast_16406_index
toast_index_oid | 16412
index_path      | base/16384/16412

关于元组压缩： 为了直接观察TOAST机制，本例通过ALTER TABLE调整存储参数，禁用了数据压缩。通常情况下，PostgreSQL会尝试压缩超过2 KB的数据，默认压缩算法为pglz（PostgreSQL Lempel-Ziv）。

1.3.2.2 结构分析

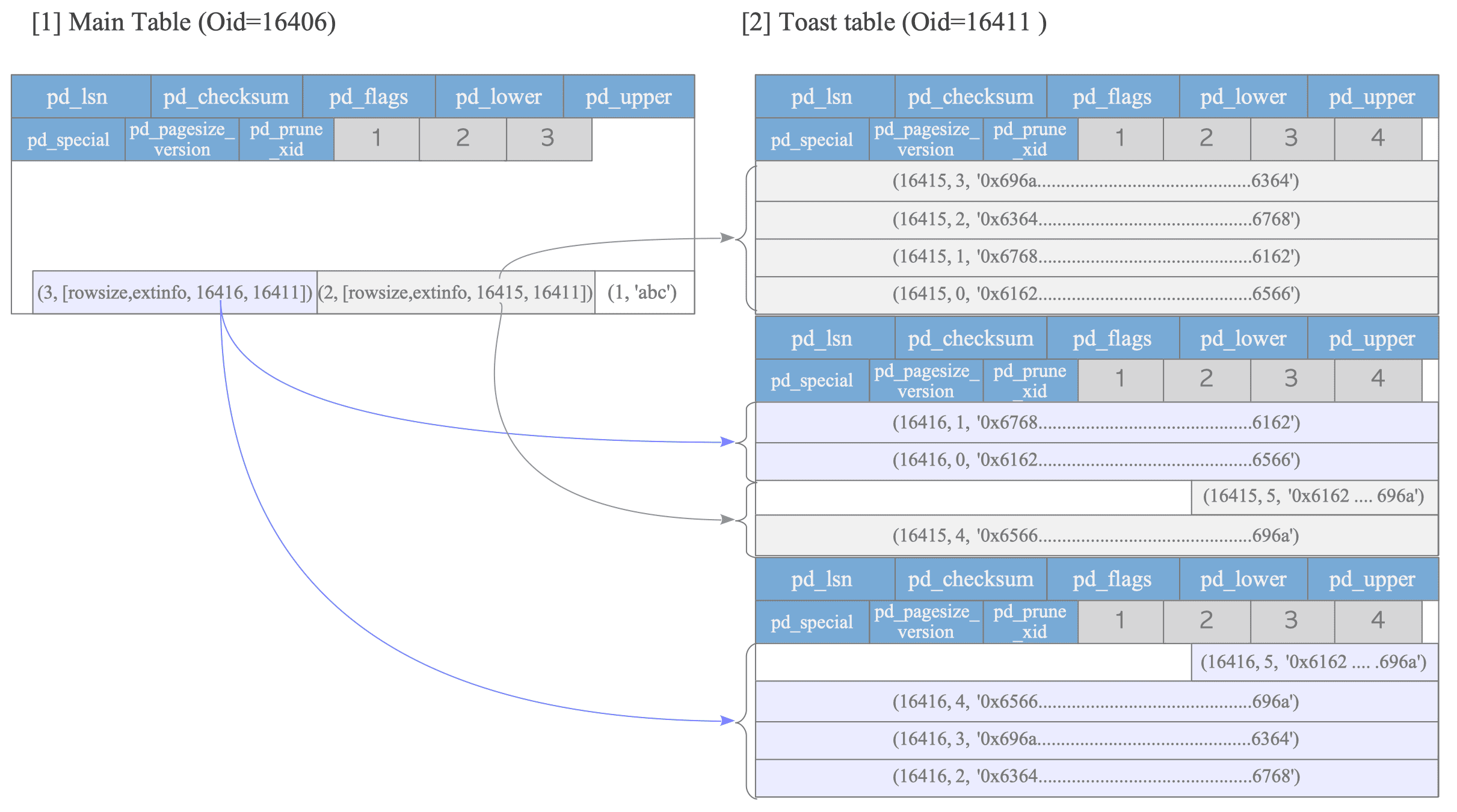

图1.3-1展示了主表tbl_toast与TOAST表pg_toast_16406之间的关系。该图对应新版英文原著的图1.5；为避免与中文旧译本已有的图1.5冲突，这里采用补充编号。

由于tbl_toast第二行和第三行中的data项均为10 KB，它们不会以内联原始数据的形式保存，而是使用varatt_external结构存储为TOAST指针：

typedef struct varatt_external
{
    int32   va_rawsize;     /* 包含首部的原始数据大小 */
    uint32  va_extinfo;     /* 外部存储大小（不含首部）及压缩方法 */
    Oid     va_valueid;     /* TOAST表中该值的唯一标识 */
    Oid     va_toastrelid;  /* 存放该值的TOAST表RelID */
} varatt_external;

这四个字段的含义如下：

• va_rawsize： 包含首部在内的原始数据大小。
• va_extinfo： 外部存储的实际大小（不含首部）及所用压缩方法。
• va_valueid： 该值在TOAST表中的唯一标识，内部称为chunk_id。
• va_toastrelid： 存放该数据的TOAST表OID。

va_valueid（即chunk_id）与va_toastrelid的组合构成了指向外部数据的实际指针。本例中，第二个和第三个元组的va_valueid分别为16415与16416，va_toastrelid则为16411，也就是TOAST表的OID。

1.3.2.3 TOAST表的内容

TOAST表包含三列：chunk_id、chunk_seq与chunk_data。

• chunk_id： 原表中被TOAST化数据项的标识。
• chunk_seq： 数据项被拆成多个片段后，各片段的顺序号。
• chunk_data： 实际的二进制数据片段。

pg_toast_16406中的内容如下：

testdb=# SELECT chunk_id, chunk_seq, chunk_data FROM pg_toast.pg_toast_16406;
 chunk_id | chunk_seq |        chunk_data
----------+-----------+-------------------------
    16415 |         0 | \x616263646566.....6566
    16415 |         1 | \x6768696a6162.....6162
    16415 |         2 | \x636465666768.....6768
    16415 |         3 | \x696a61626364.....6364
    16415 |         4 | \x65666768696a.....696a
    16415 |         5 | \x6162...696a
    16416 |         0 | \x616263646566.....6566
    16416 |         1 | \x6768696a6162.....6162
    16416 |         2 | \x636465666768.....6768
    16416 |         3 | \x696a61626364.....6364
    16416 |         4 | \x65666768696a.....696a
    16416 |         5 | \x6162...696a
(12 rows)

TOAST索引以chunk_id与chunk_seq作为复合键。读取TOAST化数据时，系统会扫描TOAST索引，按正确顺序取得对应的chunk_data片段，再重组成原始数据项。

1.4 读写元组的方式

本章的最后将描述读取与写入堆元组的方式。

1.4.1 写入堆元组

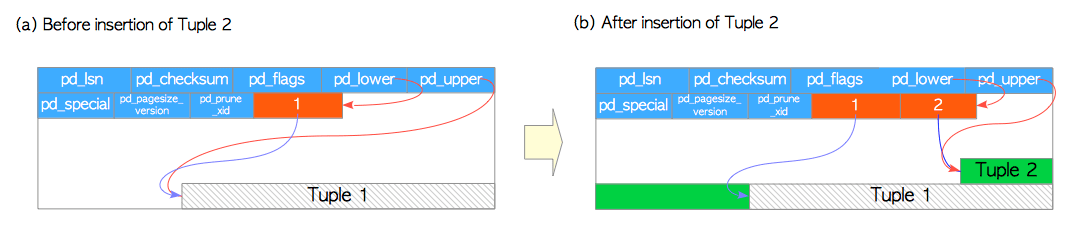

让我们假设有一个表，仅由一个页面组成，且该页面只包含一个堆元组。 此页面的pd_lower指向第一个行指针，而该行指针和pd_upper都指向第一个堆元组。 如图1.5(a)所示。

当第二个元组被插入时，它会被放在第一个元组之后。第二个行指针被插入到第一个行指针的后面，并指向第二个元组。 pd_lower更改为指向第二个行指针，pd_upper更改为指向第二个堆元组，如图1.5(b)。 页面内的首部数据（例如pd_lsn、pd_checksum和pd_flags）也会被改写为适当的值，细节在第5.3节和第9章中描述。

1.4.2 读取堆元组

这里简述两种典型的访问方式：顺序扫描与B树索引扫描：

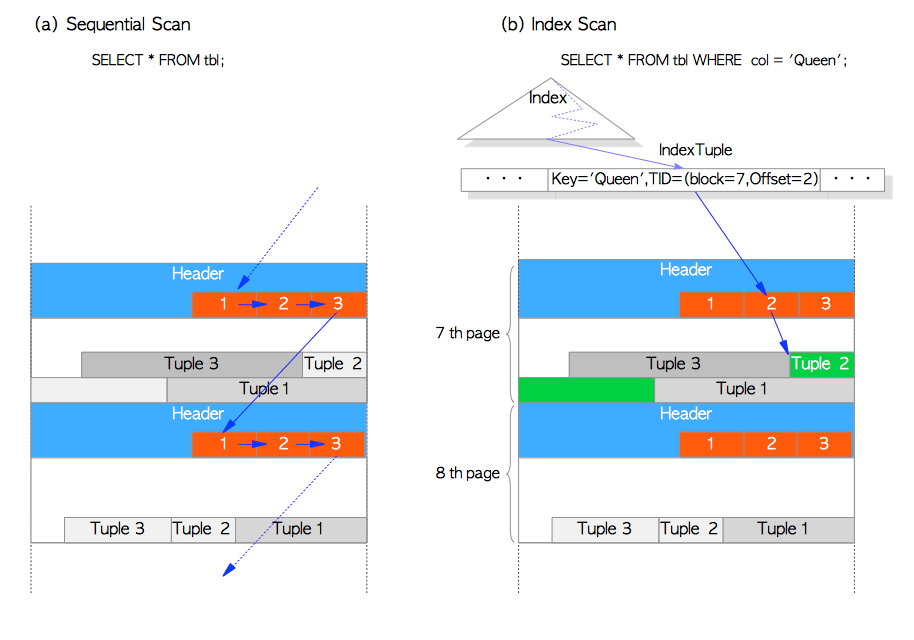

• 顺序扫描 —— 通过扫描每一页中的行指针，依序读取所有页面中的所有元组，如图1.6(a)。
• B树索引扫描 —— 索引文件包含着索引元组，索引元组由一个键值对组成，键为被索引的列值，值为目标堆元组的TID。进行索引查询时，首先使用键进行查找，如果找到了对应的索引元组，PostgreSQL就会根据相应值中的TID来读取对应的堆元组 （使用B树索引找到索引元组的方法请参考相关资料，这一部分属于数据库系统的通用知识，限于篇幅这里不再详细展开）。例如在图1.6(b)中，所获索引元组中TID的值为（区块号 = 7，偏移号 = 2）， 这意味着目标堆元组是表中第7页的第2个元组，因而PostgreSQL可以直接读取所需的堆元组，而避免对页面做不必要的扫描。

PostgreSQL还支持TID扫描，位图扫描（Bitmap-Scan）和仅索引扫描（Index-Only-Scan）。

TID扫描是一种通过使用所需元组的TID直接访问元组的方法。 例如要在表中找到第0个页面中的第1个元组，可以执行以下查询：

sampledb=# SELECT ctid, data FROM sampletbl WHERE ctid = '(0,1)';
 ctid  |   data
-------+-----------
 (0,1) | AAAAAAAAA
(1 row)

sampledb=# EXPLAIN SELECT ctid, data FROM sampletbl WHERE ctid = '(0,1)';
                        QUERY PLAN
----------------------------------------------------------
 Tid Scan on sampletbl  (cost=0.00..1.11 rows=1 width=38)
   TID Cond: (ctid = '(0,1)'::tid)

仅索引扫描将在第7章中详细介绍。
