12 逻辑复制

Beta版：仍在编写中。 英文原著明确把第12章标记为Beta/WIP。本译文按当前上游内容同步，章节结构和技术细节仍可能继续变化。

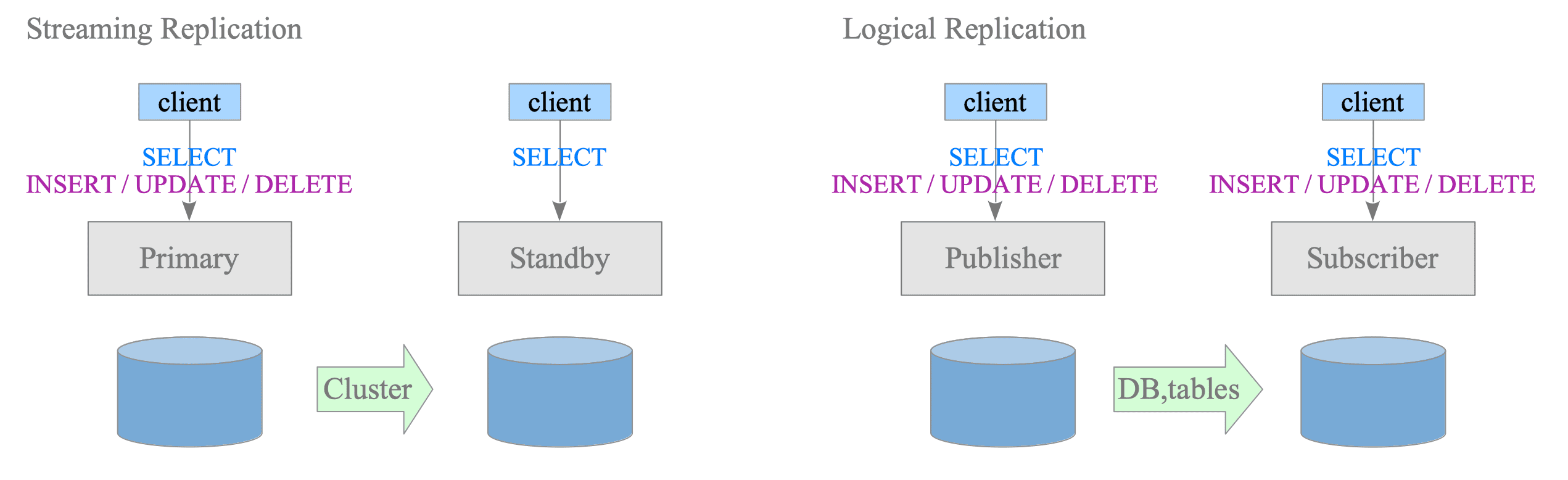

PostgreSQL从10（2017年）开始原生支持逻辑复制。流复制中的节点称为主库（Primary）和备库（Standby）；逻辑复制则使用发布者（Publisher）与订阅者（Subscriber）。

流复制复制整个数据库集簇，而逻辑复制可以只复制一个数据库中的指定表。流复制备库通常只能处理只读查询；逻辑订阅者则可以一边接收发布者的数据，一边独立执行本地写入。

本章依次介绍逻辑复制的关键概念与启动流程、ReorderBuffer结构、WAL过滤与缓冲、pgoutput输出插件、事务消息构造、订阅端应用，以及重启和崩溃恢复。

12.1 概述与关键概念

12.1.1 相关进程

逻辑复制由四类进程协同完成：

• 发布者上的walsender向订阅者发送逻辑变更，并执行各种协调工作。
• 订阅者上的logical replication launcher负责启动apply worker。
• apply worker连接发布者的walsender，接收逻辑变更流、解析消息，并更新目标表。
• table sync worker负责某张表的初始数据同步；追上主复制流后，再把后续更新交给apply worker。

12.1.2 逻辑复制概要

PostgreSQL逻辑复制是基于行（row-based）的：它捕获各行的变化，并以解码后的格式传输。逻辑消息携带操作已经求值的结果，因此不会因为random()、now()等非确定性函数在两端重复求值而产生不一致。

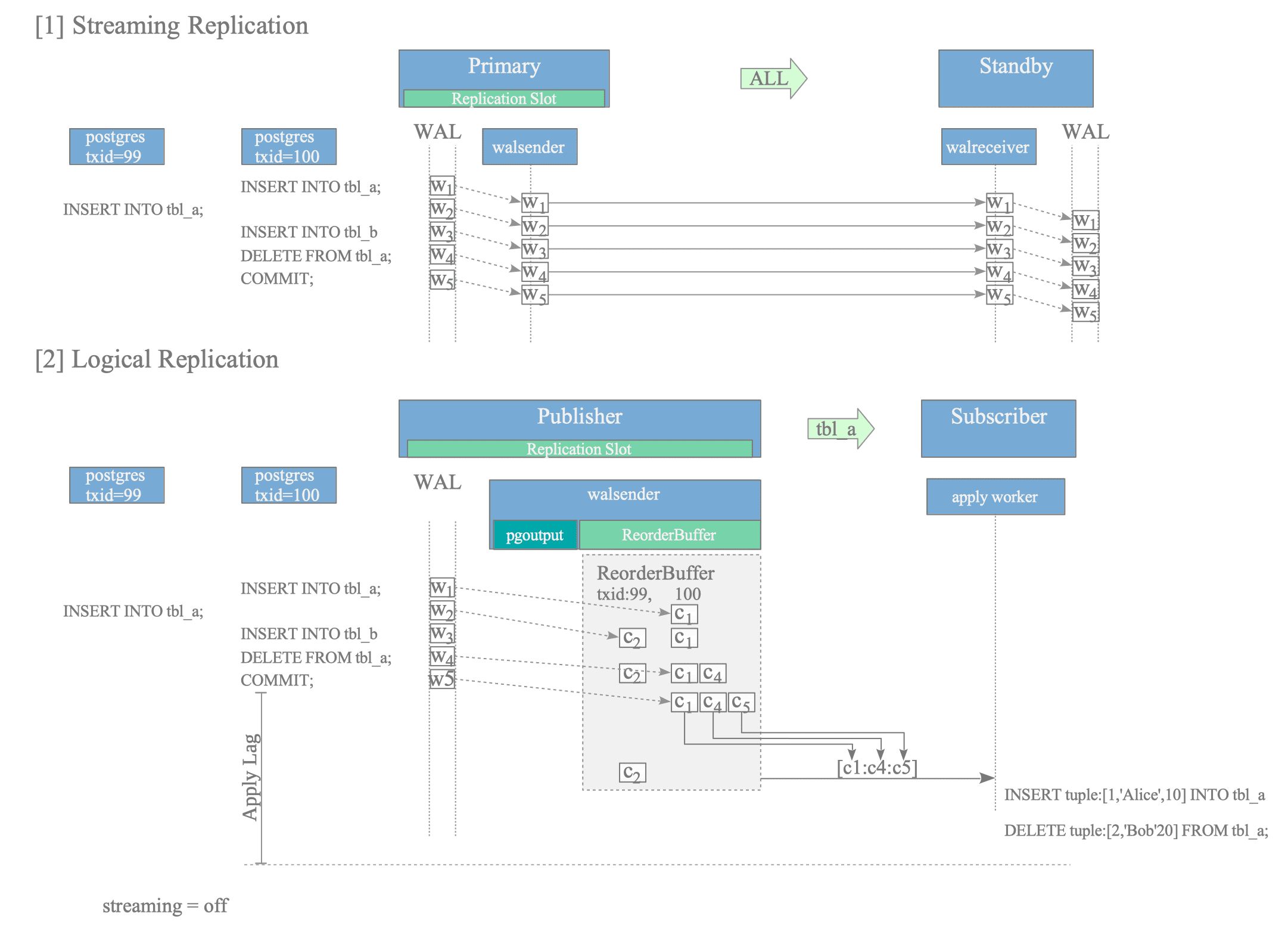

假设两个并发事务（txid=99和100）修改tbl_a与tbl_b：

• 流复制在每条SQL执行时依次写入WAL记录$w_1$至$w_5$，walsender不考虑事务是否提交，直接把记录发送给备库。walreceiver按相同顺序写入本地WAL，形成主库的物理镜像。
• 逻辑复制按事务边界与发布范围处理数据。walsender一边读取WAL，一边把记录解码为逻辑变更，并在ReorderBuffer中按事务重组，而不是立即发送。

ReorderBuffer相关处理分为三步：

1. 过滤： 按发布范围过滤变更。如果订阅者只订阅tbl_a，那么来自tbl_b的变更会被丢弃。
2. 解码与缓冲： 把每条WAL记录$w_n$解码为逻辑变更$c_n$，存入ReorderBuffer。
3. 发送： 读到txid=100的提交记录$w_5$后，收集属于该事务且在发布范围内的$c_1$、$c_4$，连同提交消息$c_5$一起发送。尚未提交的txid=99变更继续保留在缓冲区中。

标准逻辑复制默认使用pgoutput插件进行逻辑解码。订阅端apply worker根据收到的消息重建事务并执行相应修改。

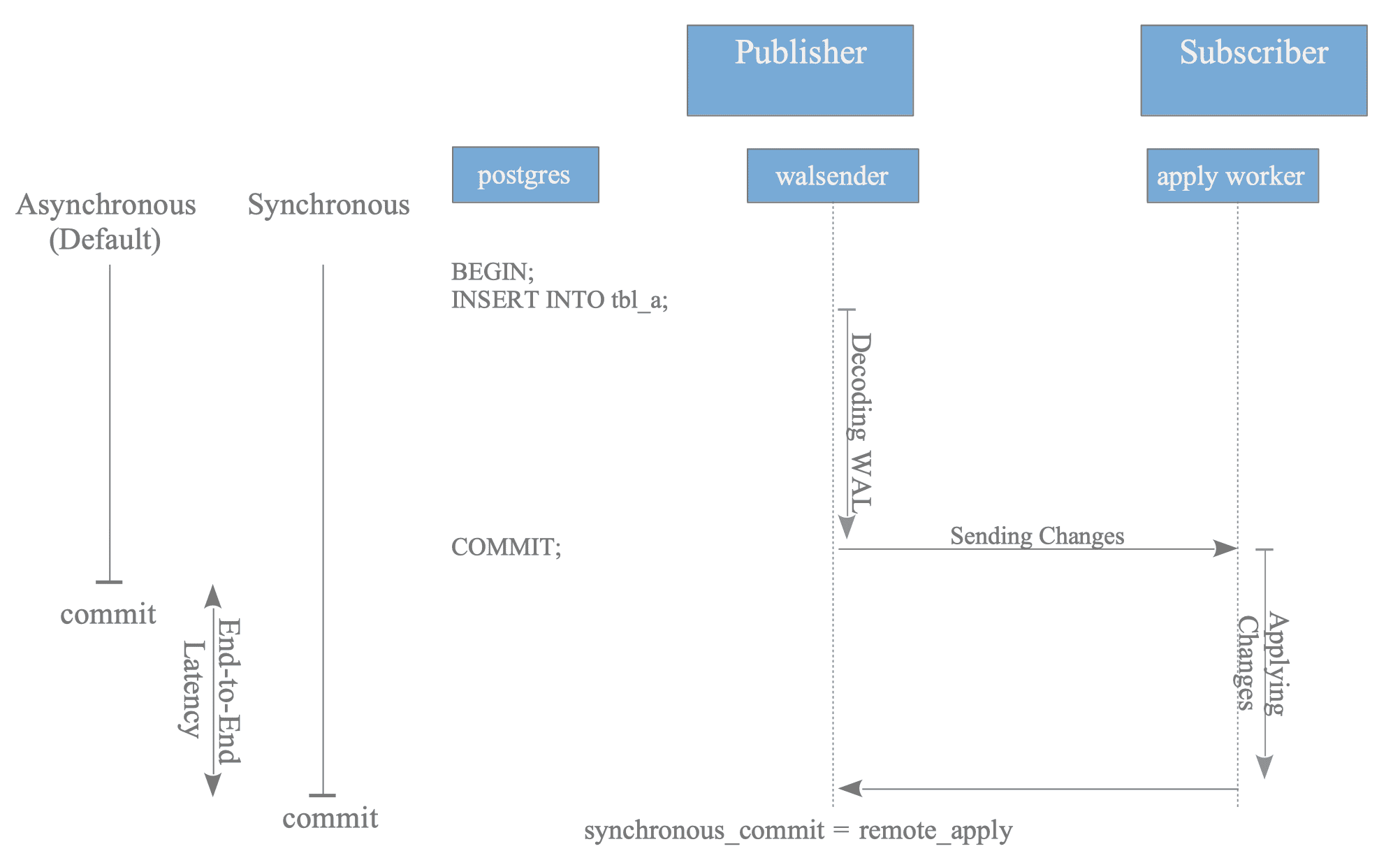

12.1.2.1 异步与同步

PostgreSQL逻辑复制同时支持异步和同步模式，默认异步。

• 异步模式： 发布者的COMMIT在本地WAL刷盘后立即完成，不等待订阅者响应。
• 同步模式： 当synchronous_commit='remote_apply'时，发布者提交会等待订阅者ACK；apply worker只有在订阅端完成应用后才发送确认。

同步模式相较异步模式多出的提交耗时称为端到端延迟（End-to-End Latency）。事务越大，解码、传输和应用越耗时：异步模式下体现为更大的复制延迟和更长的不一致窗口；同步模式下则直接增加发布者的提交延迟。

12.1.2.2 大事务的管理与优化

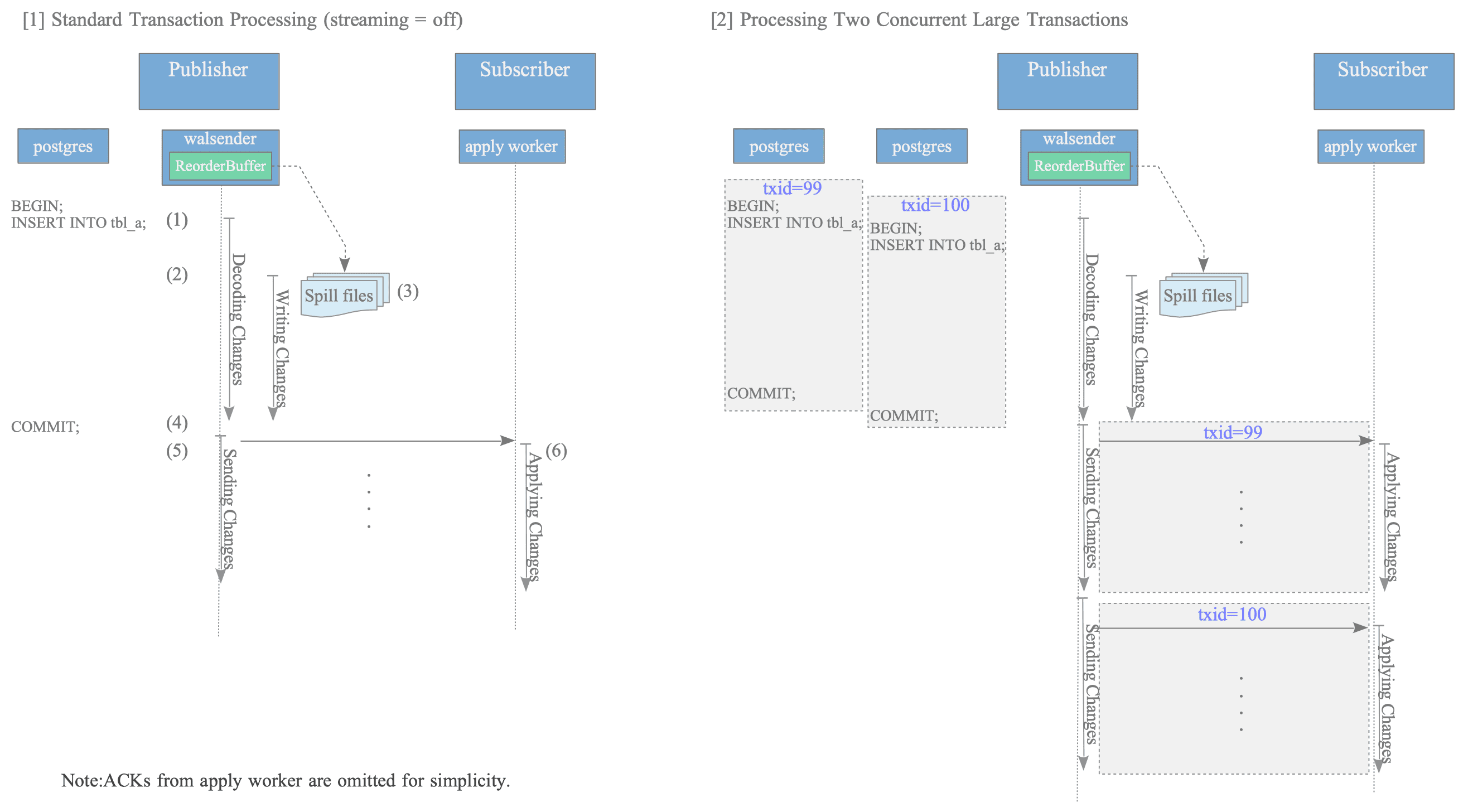

1. 标准事务处理（streaming=off）

变更量超过logical_decoding_work_mem后，walsender会把ReorderBuffer中的数据写入磁盘溢出文件（spill file）。

处理流程为：变更进入ReorderBuffer；超出内存限制后写入溢出文件；事务在发布者提交；walsender从内存和溢出文件收集全部变更并发送；apply worker按顺序应用。每条连接一次只发送一个事务，因此大事务容易造成明显复制延迟。

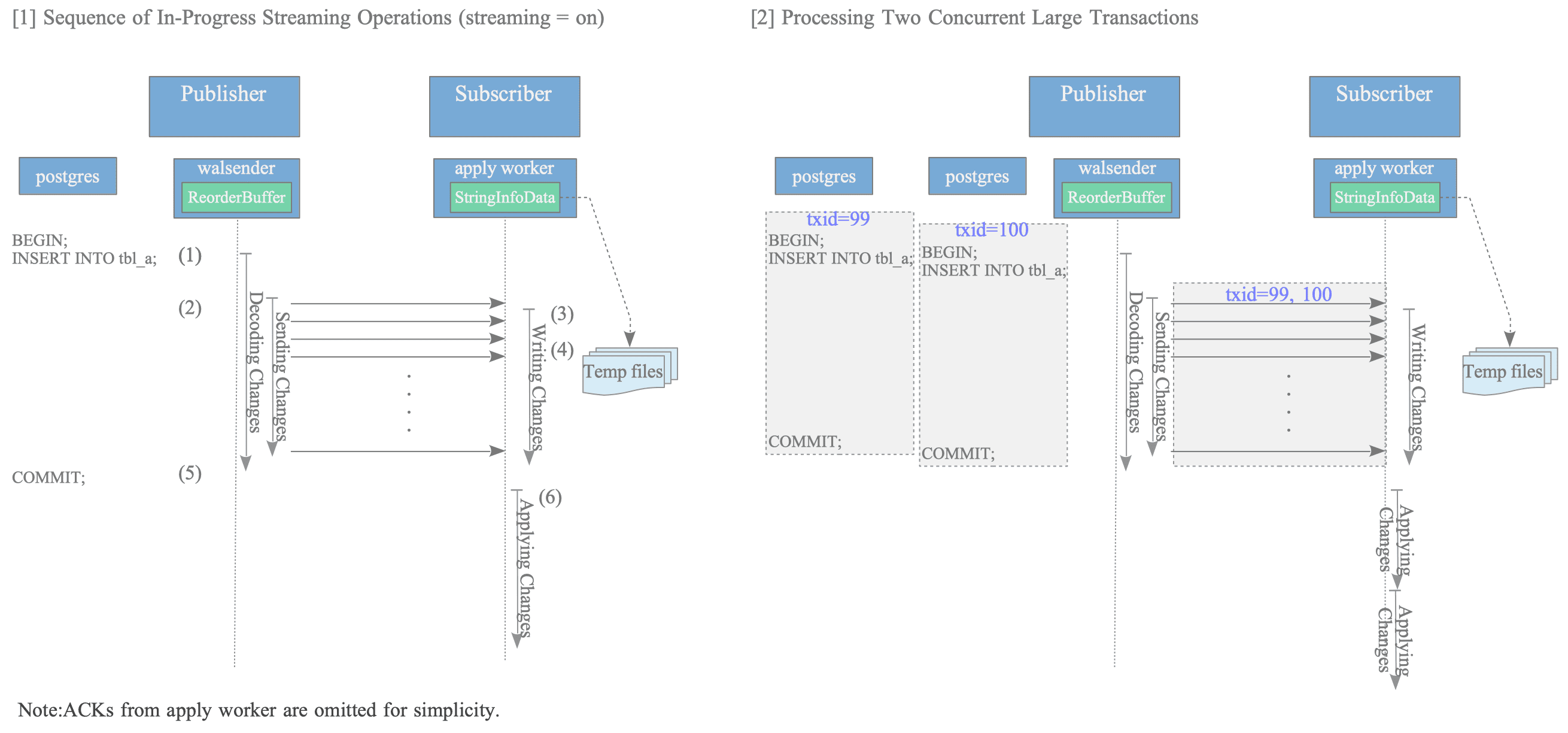

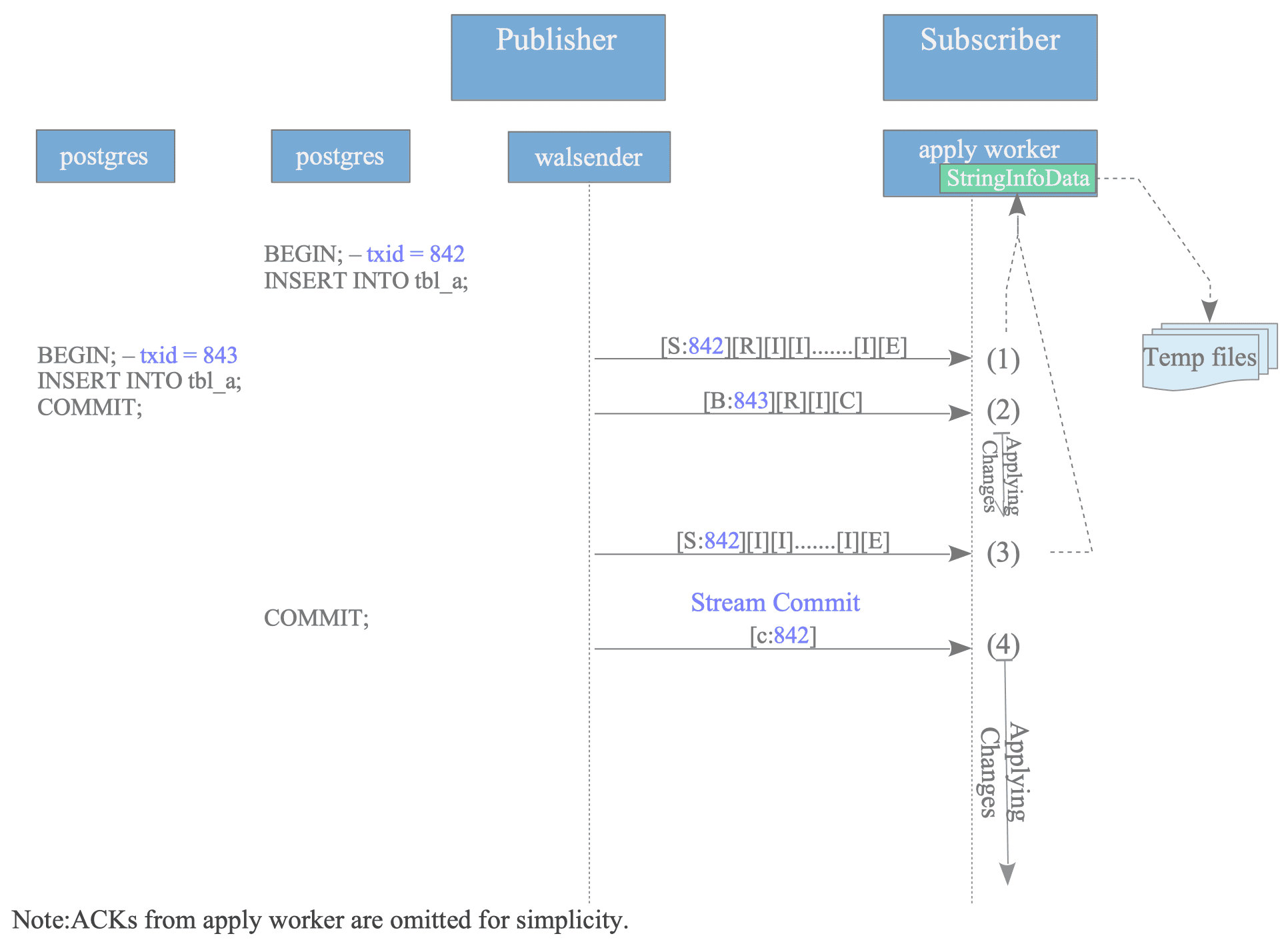

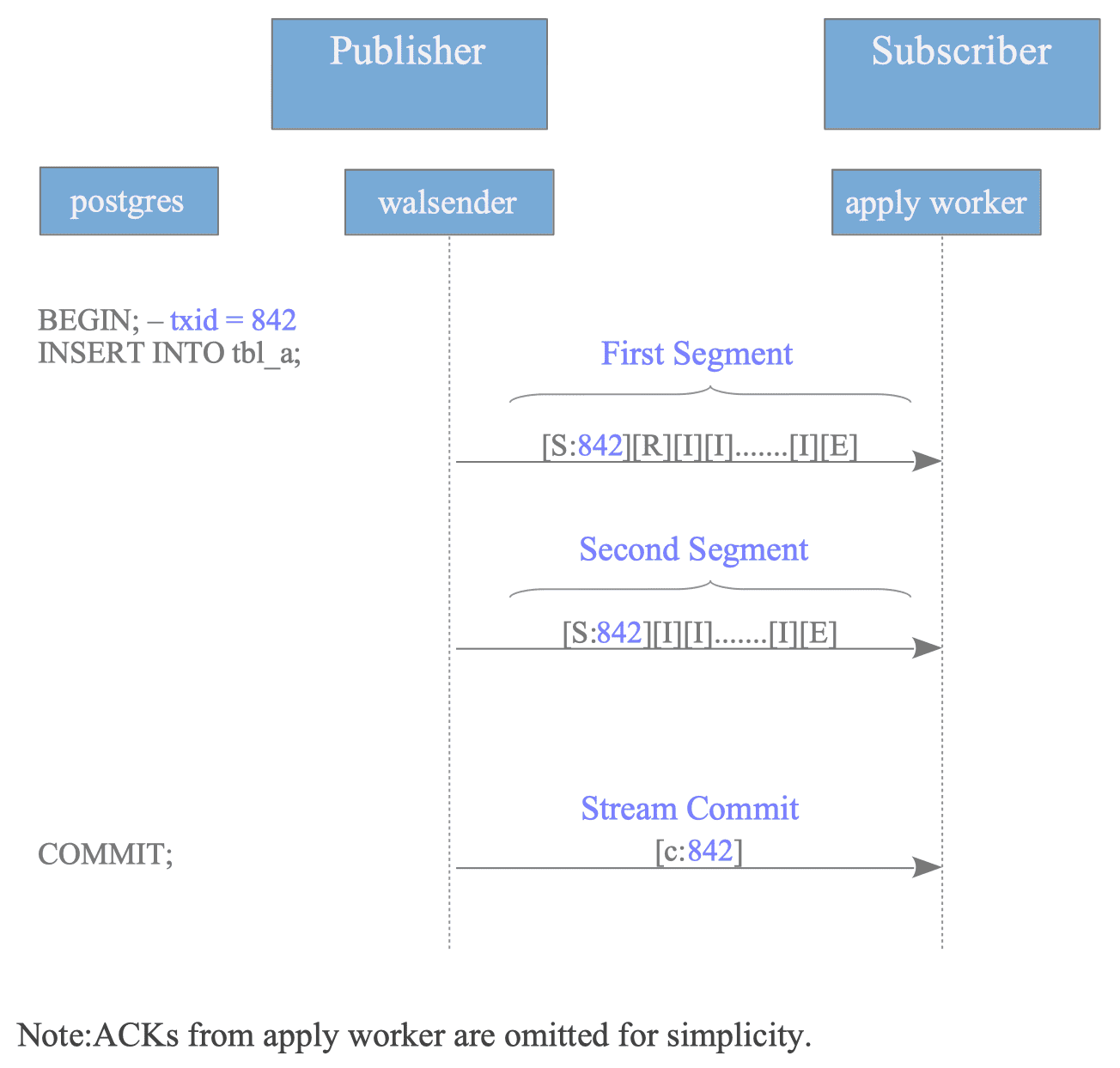

2. 大事务提交前流式发送（PostgreSQL 14及以后）

PostgreSQL 14允许在事务提交前分段发送变更，从而隐藏提交后的传输开销。

当ReorderBuffer达到内存阈值时，walsender立即开始发送；apply worker把收到的原始二进制消息缓存在StringInfoData original_msg中，超过订阅端内存限制后写入临时文件。发布者提交后，apply worker从内存或临时文件取出消息并应用。

使用CREATE SUBSCRIPTION ... WITH (streaming = on)启用该模式。apply worker的消息缓存同样受logical_decoding_work_mem控制。

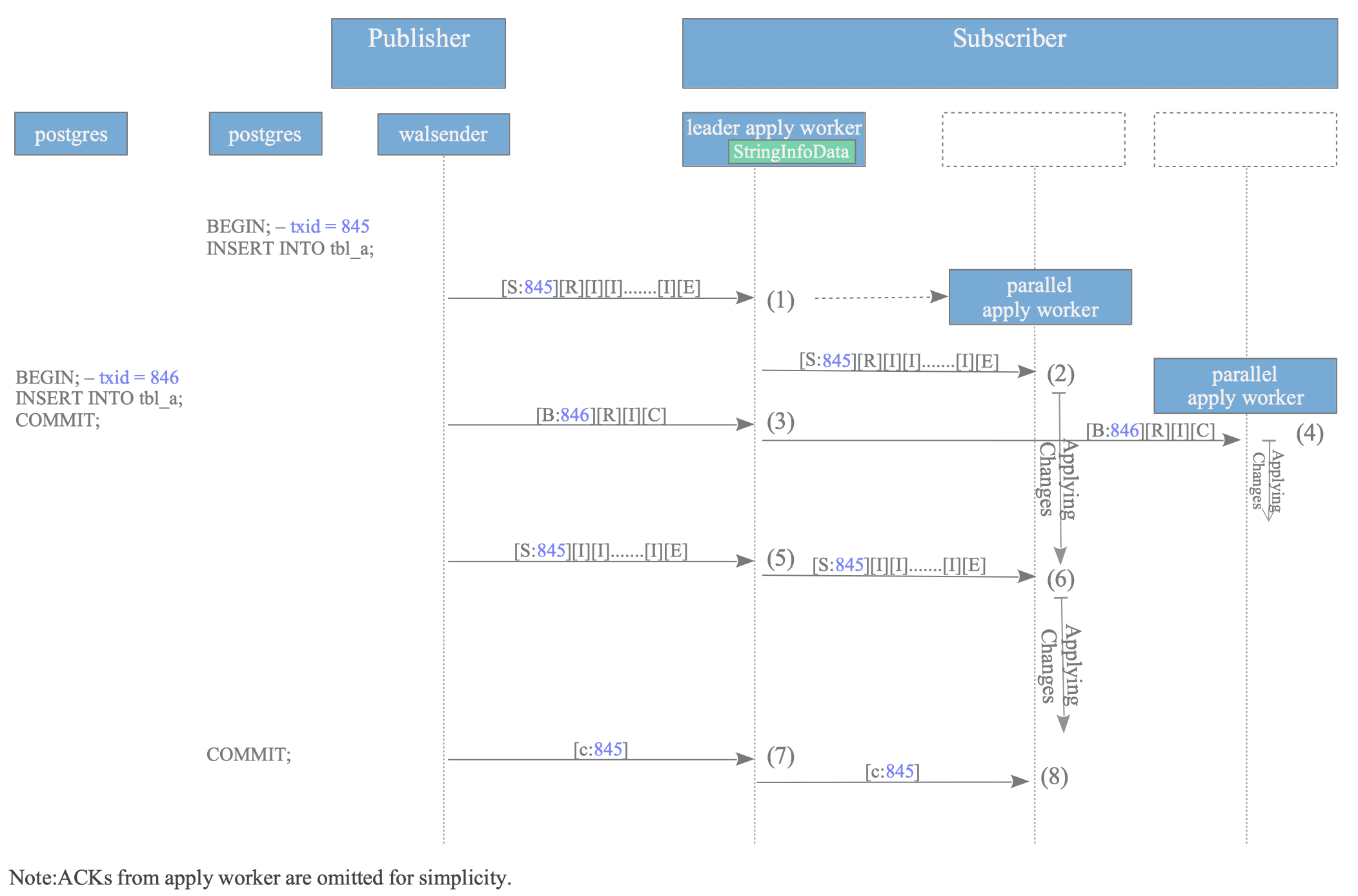

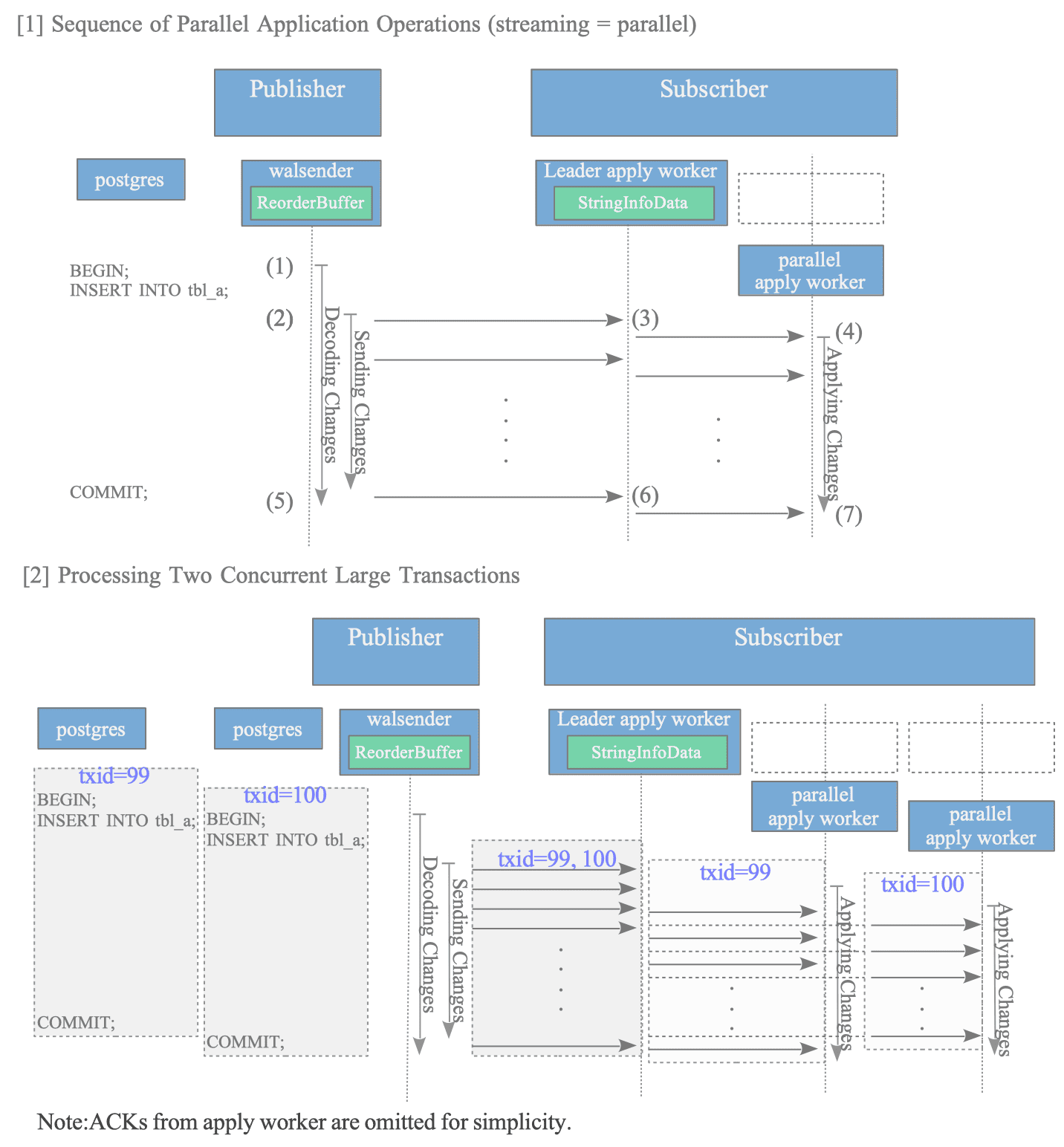

3. 流式变更的并行应用（PostgreSQL 16及以后）

PostgreSQL 16进一步允许在事务提交前就并行应用已流式传输的变更，使传输与应用都能和发布者上的事务执行重叠。

leader apply worker接收消息并分派给parallel apply worker；后者立即修改目标表。发布者提交后，leader把提交消息转交给parallel worker，由其完成本地事务。使用streaming='parallel'启用。若活跃worker达到max_parallel_apply_workers_per_subscription上限，则会退化为提交后串行应用。

12.1.3 副本标识

逻辑复制处理逻辑行，而不是块号、偏移量等物理位置。订阅者执行UPDATE或DELETE时，需要一个“搜索键”准确定位要修改的行，这就是副本标识（Replica Identity）。

如果发布表没有合适的副本标识，PostgreSQL会拒绝发布UPDATE或DELETE：

testdb=# UPDATE tbl SET data = 'updated_value' WHERE id = 1;
ERROR:  cannot update table "tbl" because it does not have a replica identity and publishes updates
HINT:  To enable updating the table, set REPLICA IDENTITY using ALTER TABLE.

12.1.3.1 副本标识类型

12.1.3.2 配置与验证

使用ALTER TABLE ... REPLICA IDENTITY配置：

testdb=# CREATE TABLE tbl_ri (id int NOT NULL, name text, data int NOT NULL);
testdb=# CREATE UNIQUE INDEX tbl_ri_idx ON tbl_ri (id, data);
testdb=# ALTER TABLE tbl_ri REPLICA IDENTITY USING INDEX tbl_ri_idx;

testdb=# CREATE TABLE tbl_ri_full (id int, name text, data int);
testdb=# ALTER TABLE tbl_ri_full REPLICA IDENTITY FULL;

模式保存在pg_class.relreplident中，取值为d（default）、n（nothing）、f（full）或i（index）：

testdb=# SELECT relname, relreplident
           FROM pg_class WHERE relname IN ('tbl_ri', 'tbl_ri_full');
   relname   | relreplident
-------------+--------------
 tbl_ri      | i
 tbl_ri_full | f
(2 rows)

当使用USING INDEX时，具体索引并不存于pg_class.relreplident，而是在pg_index.indisreplident中标记。

12.1.4 复制来源

**复制来源（Replication Origin）**标识一次数据变更来自哪里，主要有两个用途：

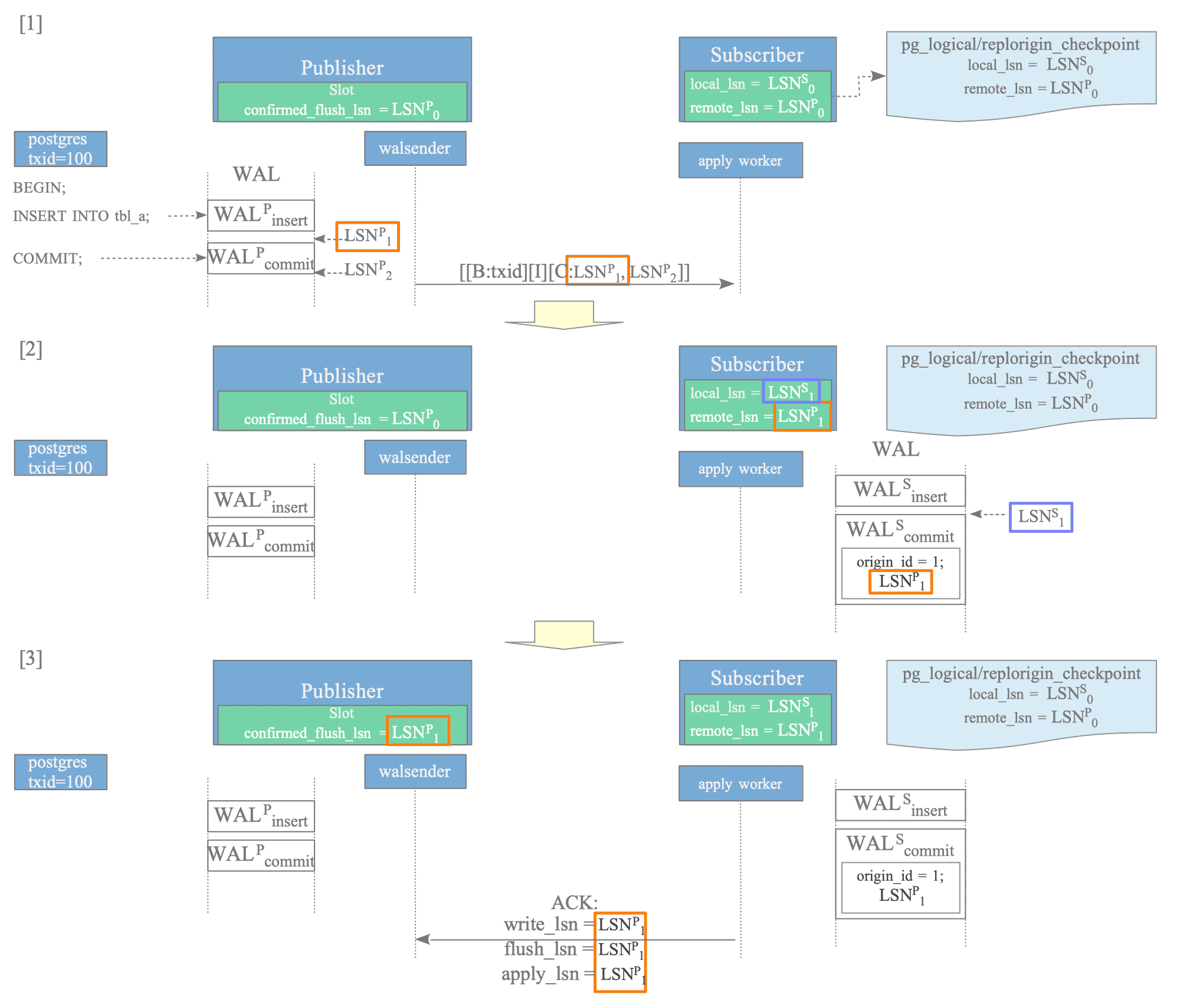

1. 跟踪复制进度： 订阅者应用外部变更时，把发布者的提交LSN记录到自己的WAL中，使中断后能从正确位置继续。
2. 阻止无限复制环： 双向复制中，节点A发送到B的变更可能又被B发回A。给变更盖上来源标记，可以区分本地变更与复制得到的变更。

origin_id是订阅者本地分配的标识，不是集簇级或全局唯一键，其具体数字对其他节点没有意义：0表示事务最初在本节点执行；非零表示本节点正在重放上游变更。

12.1.4.1 使用复制来源阻止无限循环

订阅端表仍可写，因此两个节点可以同时作为发布者与订阅者，形成双活复制。

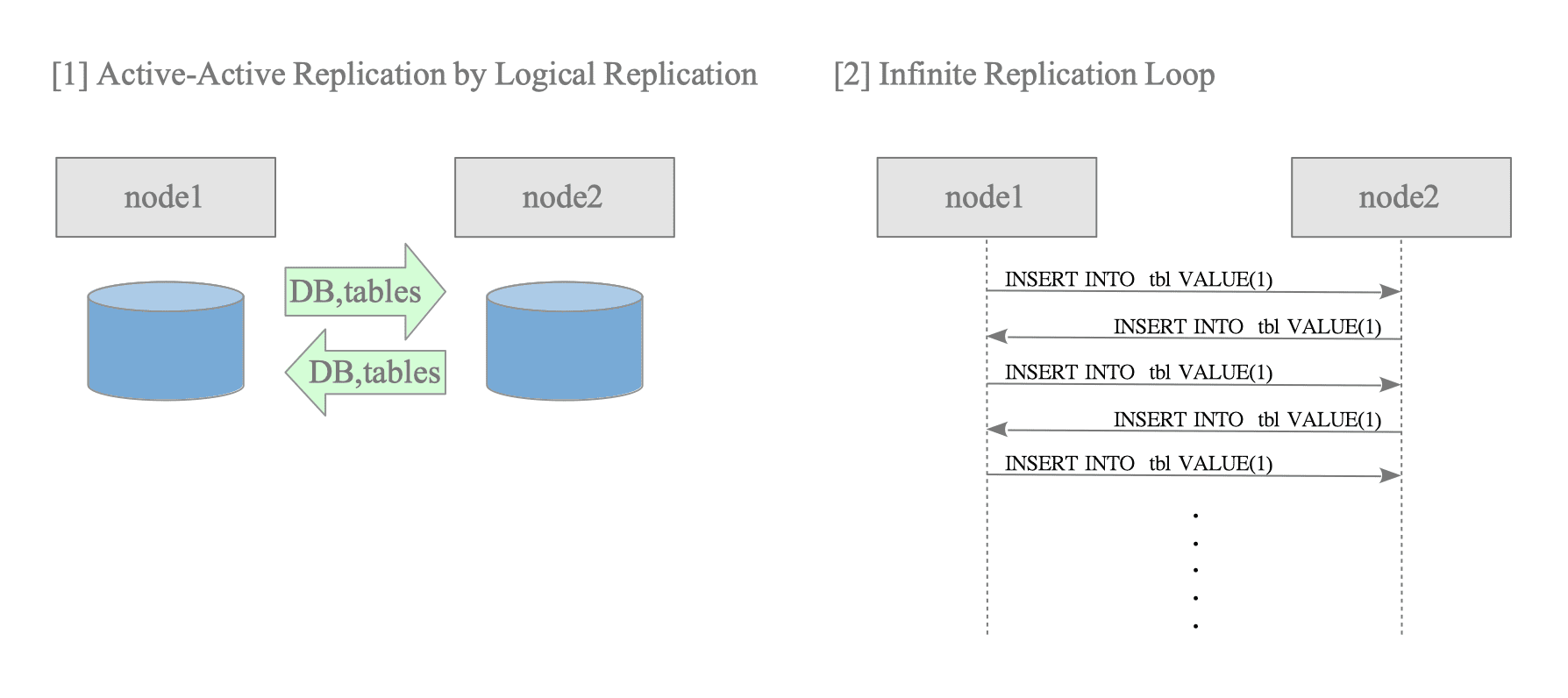

PostgreSQL 16以前会无条件转发所有解码变更，双向配置中同一变更会在节点之间不断往返。PostgreSQL 16增加了订阅参数origin：

• origin='any'（默认）：无论WAL来自本地事务还是外部消息应用，都继续发送。
• origin='none'：过滤由外部节点消息应用所生成的WAL。

apply worker提交时，会在COMMIT或ABORT WAL记录上附加非零origin_id；walsender在ReorderBuffer中解码事务时读取来源。如果配置为none且发现来源标识，就跳过整个事务。

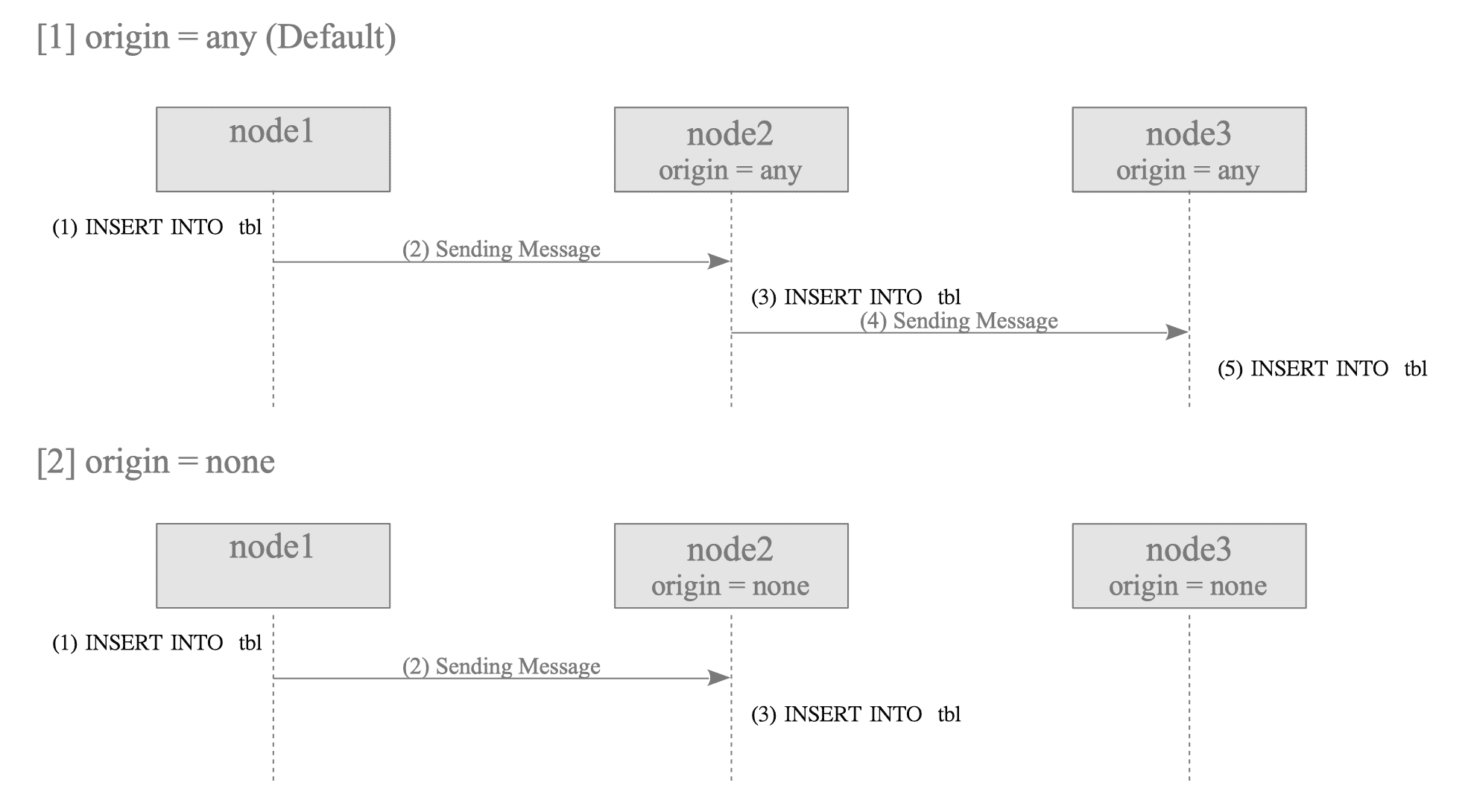

在Node 1 → Node 2 → Node 3的级联场景中，any允许Node 2继续转发带来源标记的变更；none则让Node 2应用变更但不再发往Node 3。所有参与节点都配置origin='none'即可避免双向拓扑中的无限循环。

12.1.5 逻辑复制槽

逻辑复制槽比物理槽多出若干属性，后续最重要的是：

• plugin： 逻辑解码输出插件名，例如pgoutput。
• database： 复制槽所属数据库。物理槽作用于整个实例，逻辑槽严格限定在单个数据库。
• confirmed_flush_lsn： 订阅端apply worker已经确认收到数据的位置。发布者不再需要保留该LSN之前已提交事务的解码数据。

逻辑槽还包含catalog_xmin、two_phase等字段，详见pg_replication_slots官方文档。

12.1.6 冲突

逻辑复制不复制DDL，也不会像物理流复制那样受到发布者VACUUM的影响，因此不会出现流复制的那些冲突。逻辑复制冲突主要来自订阅端应用程序的并发写入。例如，一行先在订阅端被本地删除，随后发布者又尝试更新同一行，就会产生update_missing冲突。

PostgreSQL能够检测的完整冲突列表参见逻辑复制冲突官方文档。

12.2 启动逻辑复制

下面假设发布者已经存在需要复制的表，订阅者也已创建结构相同但尚无数据的表：

CREATE TABLE tbl_1 (id int PRIMARY KEY, name text, data int);
CREATE TABLE tbl_2 (id int NOT NULL UNIQUE, name text, data int);
CREATE INDEX tbl_2_idx ON tbl_2 (id, name);
CREATE TABLE tbl_3 (id int, name text, data int);
ALTER TABLE tbl_3 REPLICA IDENTITY FULL;

建立逻辑复制需要两条命令：在发布者执行CREATE PUBLICATION，在订阅者执行CREATE SUBSCRIPTION。

12.2.1 创建发布

CREATE PUBLICATION把发布信息写入pg_publication、pg_publication_rel和pg_publication_namespace，并在需要时更新pg_class：

testdb=# -- Publisher
testdb=# CREATE PUBLICATION mypub FOR TABLE tbl_1, tbl_2, tbl_3;
CREATE PUBLICATION

testdb=# SELECT pubname, puballtables, pubinsert, pubupdate, pubdelete, pubtruncate
           FROM pg_publication;
 pubname | puballtables | pubinsert | pubupdate | pubdelete | pubtruncate
---------+--------------+-----------+-----------+-----------+-------------
 mypub   | f            | t         | t         | t         | t
(1 row)

testdb=# SELECT * FROM pg_publication_tables;
 pubname | schemaname | tablename |    attnames    | rowfilter
---------+------------+-----------+----------------+-----------
 mypub   | public     | tbl_1     | {id,name,data} |
 mypub   | public     | tbl_2     | {id,name,data} |
 mypub   | public     | tbl_3     | {id,name,data} |
(3 rows)

系统视图pg_publication_tables展示发布与所属表之间的映射。

12.2.2 创建订阅

订阅者使用CREATE SUBSCRIPTION创建订阅：

testdb=# -- Subscriber
testdb=# CREATE SUBSCRIPTION mysub
    CONNECTION 'host=192.168.3.10 port=5432 dbname=testdb'
    PUBLICATION mypub
    WITH (enabled = true, binary = false);

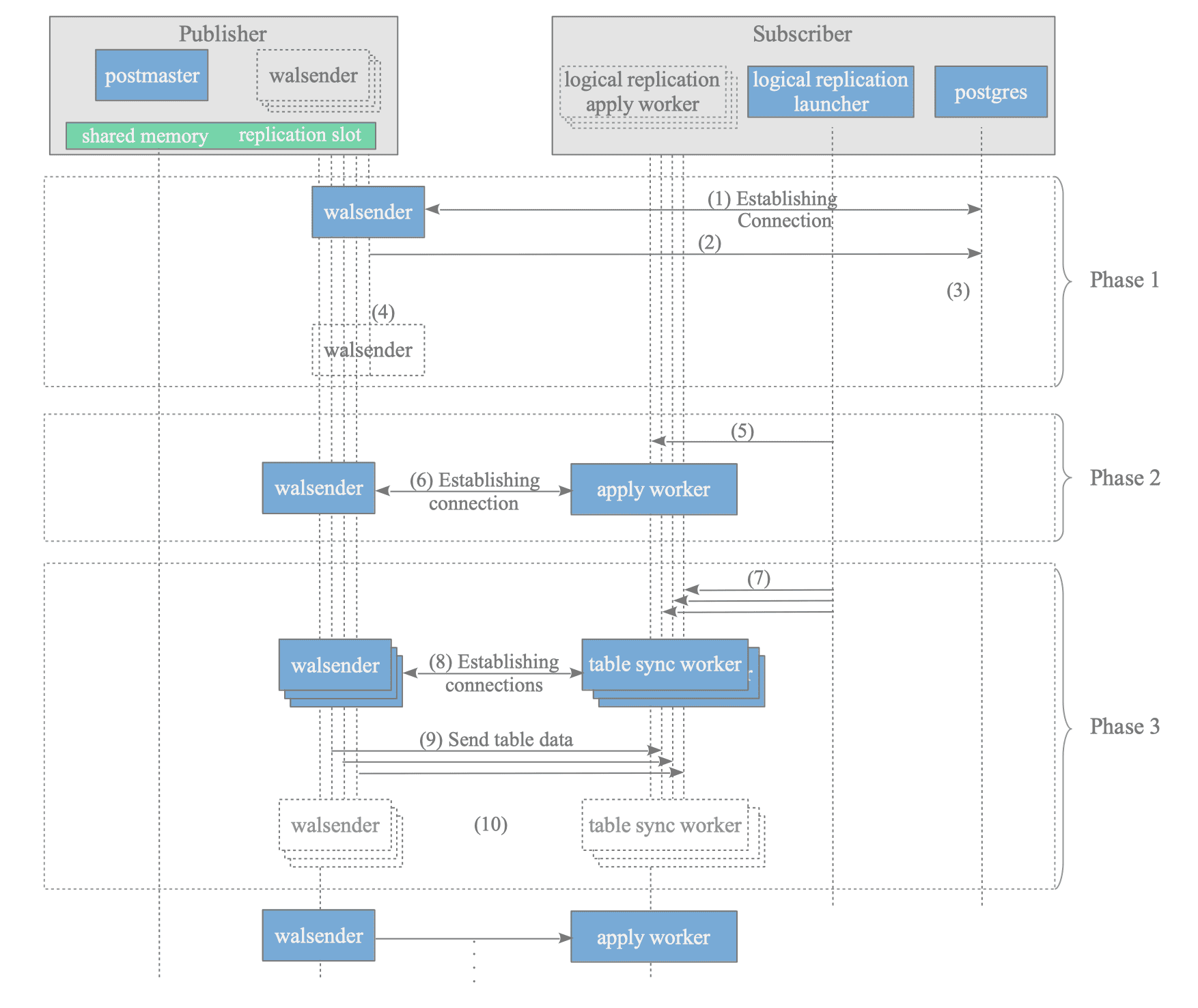

整个过程分为三个阶段：创建订阅并默认请求发布者上的逻辑复制槽；连接apply worker与发布者walsender；同步发布中的表。

12.2.2.1 阶段一：创建元数据和复制槽

订阅端首先完成两项工作：把订阅元数据写入pg_subscription与pg_subscription_rel；默认请求发布者创建逻辑复制槽。

1. 执行CREATE SUBSCRIPTION的postgres进程连接发布者walsender。
2. 它检查指定发布是否存在，取得目标表的模式和OID并验证结构兼容性；如果没有指定复用现有槽，则请求创建新槽。
3. 把订阅信息写入pg_subscription和pg_subscription_rel。
4. 发布者终止这条初始化连接所用的walsender。

testdb=# -- Subscriber
testdb=# SELECT subname, subenabled, substream, subslotname,
                subpublications, suborigin, subconninfo
           FROM pg_subscription;
 subname | subenabled | substream | subslotname | subpublications | suborigin | subconninfo
---------+------------+-----------+-------------+-----------------+-----------+-----------------------------------------------
 mysub   | t          | p         | mysub       | {mypub}         | any       | host=192.168.3.10 port=5432 dbname=testdb
(1 row)

testdb=# SELECT s.srsubid, s.srrelid, c.relname, s.srsublsn
           FROM pg_subscription_rel AS s, pg_class AS c
          WHERE c.oid = s.srrelid;
 srsubid | srrelid | relname | srsublsn
---------+---------+---------+-----------
   16436 |   16414 | tbl_1   | 0/1BF35E0
   16436 |   16422 | tbl_2   | 0/1BF35E0
   16436 |   16431 | tbl_3   | 0/1BF5320
(3 rows)

发布者上会出现使用pgoutput的逻辑槽：

testdb=# -- Publisher
testdb=# SELECT slot_name, plugin, slot_type, database, active,
                restart_lsn, confirmed_flush_lsn
           FROM pg_replication_slots;
 slot_name |  plugin  | slot_type | database | active | restart_lsn | confirmed_flush_lsn
-----------+----------+-----------+----------+--------+-------------+---------------------
 mysub     | pgoutput | logical   | testdb   | t      | 0/1BF5320  | 0/1BF5358
(1 row)

12.2.2.2 阶段二：启动后台进程

5. Logical Replication Launcher启动apply worker。
6. apply worker连接发布者walsender，并初始化复制来源；若pg_replication_origin中还没有对应项，则创建一个。

此后，发布者walsender与订阅者apply worker会持续运行，负责发送和应用增量变更。

12.2.2.3 阶段三：同步表

Logical Replication Launcher启动专门的table sync worker，从发布者取得目标表的现有行。为了提高效率，launcher会在配置上限内尽可能并发启动多个同步worker。

7. launcher启动table sync worker。
8. table sync worker连接发布者上的walsender。
9. walsender发送表数据，table sync worker把数据插入订阅端目标表。
10. 表追上主复制流后，table sync worker及其walsender终止，后续变更交给主apply worker。

walsender与table sync worker使用COPY ... TO STDOUT和COPY ... FROM STDIN协议高效传输并插入表数据，内部实现见tablesync.c。

PostgreSQL 17还提供pg_createsubscriber，可以把物理备库转换为逻辑订阅者。

12.3 ReorderBuffer结构

每个walsender都会分配一块ReorderBuffer区域，其内存使用受logical_decoding_work_mem限制，默认64 MB。

ReorderBuffer由三个核心组件组成：ReorderBuffer、ReorderBufferTXN与ReorderBufferChange。

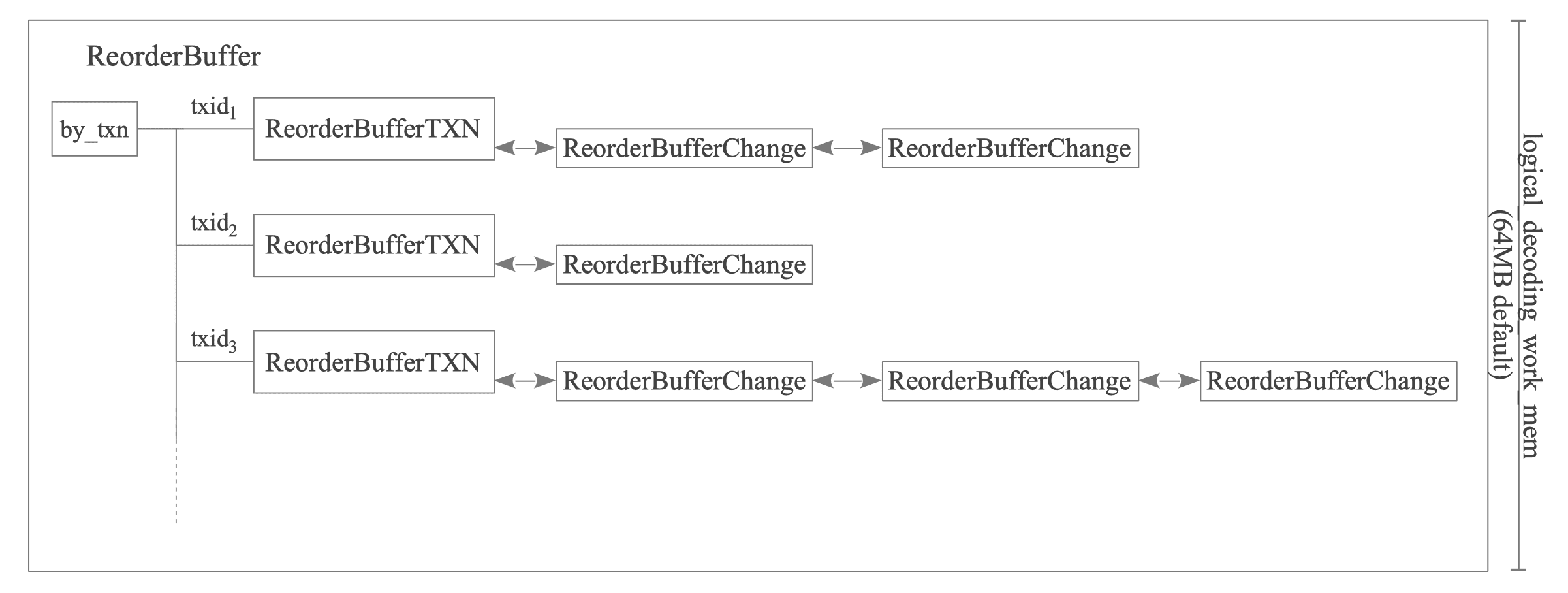

ReorderBuffer最重要的成员是以事务ID为键的by_txn散列表。每个表项都是一个ReorderBufferTXN，保存某个事务的元数据和实际WAL变更。每次INSERT、UPDATE、DELETE等修改则表示为ReorderBufferChange，按LSN顺序追加到对应事务的changes双向链表。

12.3.1 ReorderBuffer

该结构保存逻辑解码的主上下文：

12.3.2 ReorderBufferTXN

该结构管理单个事务及其变更：

base_snapshot对于刚创建复制槽或事务修改系统目录时尤其重要；后文主要关注稳定运行阶段的数据流，因此不再展开。

12.3.3 ReorderBufferChange

该结构表示一次独立数据修改，主要字段如下：

核心结构可以简化为：

typedef enum ReorderBufferChangeType
{
    REORDER_BUFFER_CHANGE_INSERT,
    REORDER_BUFFER_CHANGE_UPDATE,
    REORDER_BUFFER_CHANGE_DELETE,
    REORDER_BUFFER_CHANGE_MESSAGE,
    REORDER_BUFFER_CHANGE_INVALIDATION,
    REORDER_BUFFER_CHANGE_TRUNCATE
} ReorderBufferChangeType;

typedef struct ReorderBufferChange
{
    XLogRecPtr  lsn;
    ReorderBufferChangeType action;
    struct ReorderBufferTXN *txn;
    RepOriginId origin_id;

    union
    {
        struct
        {
            RelFileLocator rlocator;
            bool           clear_toast_afterwards;
            HeapTuple      oldtuple;
            HeapTuple      newtuple;
        } tp;

        struct
        {
            Size nrelids;
            bool cascade;
            bool restart_seqs;
            Oid *relids;
        } truncate;
    } data;

    dlist_node node;
} ReorderBufferChange;

12.4 WAL数据过滤与缓冲

本节介绍walsender如何通过多级过滤决定哪些WAL记录可以进入ReorderBuffer，并用一个并发事务示例展示ReorderBuffer如何累积变更；随后说明副本标识如何决定UPDATE、DELETE记录中的元组数据，以及超过内存上限后的磁盘溢出机制。

12.4.1 过滤

walsender通过多道过滤门决定是否解码一条WAL记录并把它加入ReorderBuffer的changes链表：

1. 数据库OID： 立即丢弃不属于目标数据库的WAL记录。
2. 来源ID/回调： PostgreSQL 16起，在数据进入ReorderBuffer之前检查来源。配置origin='none'时，丢弃来自其他节点（origin_id > 0）的变更，阻止无限复制环。
3. 发布缓存： PostgreSQL 15起，在缓冲前按表过滤；不属于发布的表，以及被行过滤器排除的行，都不会进入缓冲区。
4. 关系类型/物理结构： 过滤索引更新。逻辑复制只关心行级变化；订阅端修改元组后，本地索引机制会自动更新索引。

只有通过全部过滤门的变更才会存入ReorderBuffer。

PostgreSQL 14及以前： 旧版本先检查数据库OID，再解码并缓冲所有变更，直到COMMIT时才按发布定义过滤。这种惰性过滤会让ReorderBuffer暂时保存最终必然丢弃的数据，浪费内存。

12.4.2 WAL数据缓冲

下面用两个并发事务说明walsender如何从原始WAL重建逻辑变更。

12.4.2.1 目标关系

tbl_a与tbl_b都使用主键作为默认副本标识：

CREATE TABLE tbl_a (id int PRIMARY KEY, name text, data int);
CREATE TABLE tbl_b (id int PRIMARY KEY, name text, data int);

INSERT INTO tbl_a VALUES (1, 'Alice', 100);
INSERT INTO tbl_b VALUES (10, 'Ken', 100);

12.4.2.2 交错事务场景

两个事务txid=840与841按以下时间线交错执行：

时刻  txid 840                                  txid 841
T0    BEGIN                                     BEGIN
T1    INSERT INTO tbl_a VALUES(2,'Bob',200)
T2                                              INSERT INTO tbl_a VALUES(3,'Candy',3)
T3    INSERT INTO tbl_b VALUES(11,'Luke',110)
T4                                              UPDATE tbl_a SET data=data+1 WHERE id=1
T5                                              UPDATE tbl_a SET data=data+1 WHERE id=1
T6    DELETE FROM tbl_b WHERE id=10
T7    COMMIT
T8                                              COMMIT

事务隔离级别不会影响逻辑解码。隔离级别在事务运行时控制元组可见性；逻辑解码处理的则是已经完成可见性检查、写入WAL的历史结果，它只负责按事务重组这些结果。

12.4.2.3 ReorderBuffer状态变化

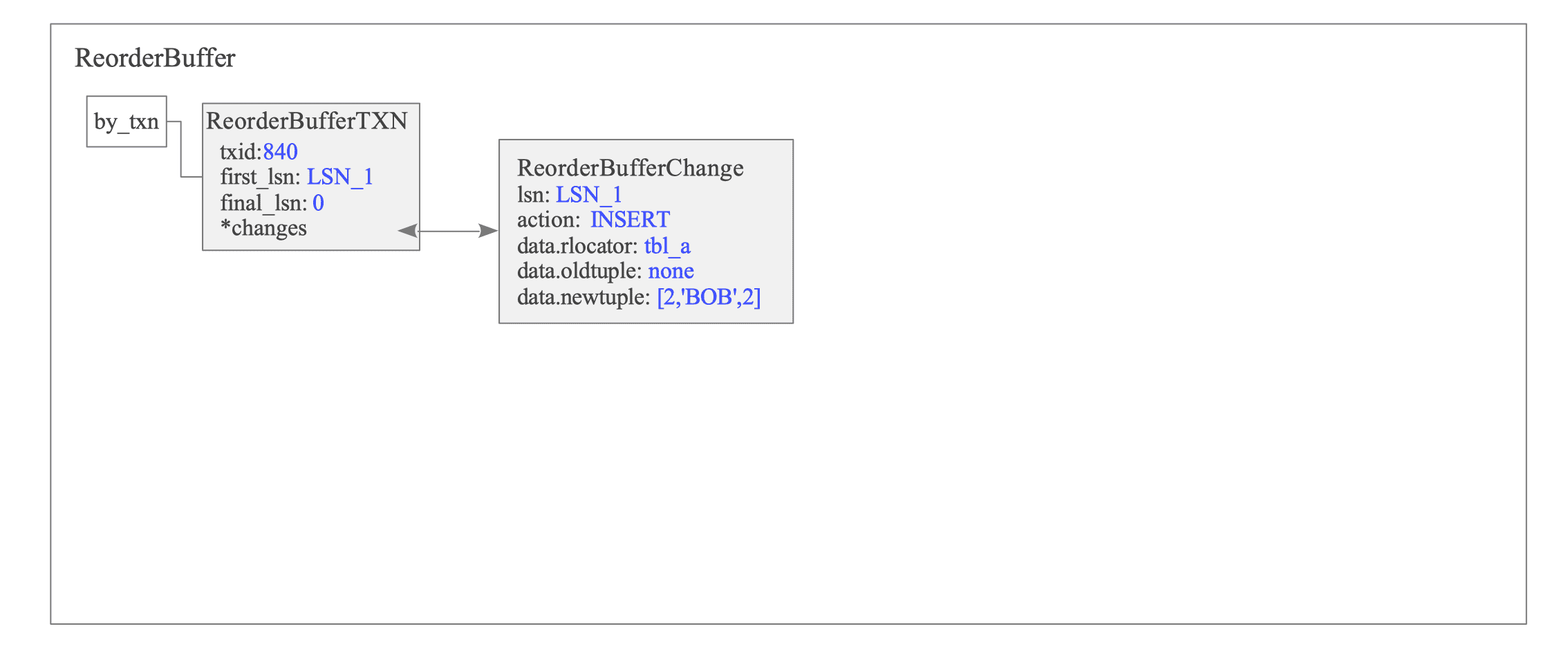

T1：txid=840向tbl_a插入

系统为txid=840创建ReorderBufferTXN，把first_lsn设为该INSERT记录的LSN，并把变更加入changes链表。

ReorderBufferChange保存LSN、INSERT等动作类型、目标表空间/数据库/关系OID和实际元组数据。

当wal_level=logical时，整页写入的main data部分包含实际被修改的元组。walsender可以直接从main data取得元组，而无需解析整个页面块，从而降低逻辑解码开销。

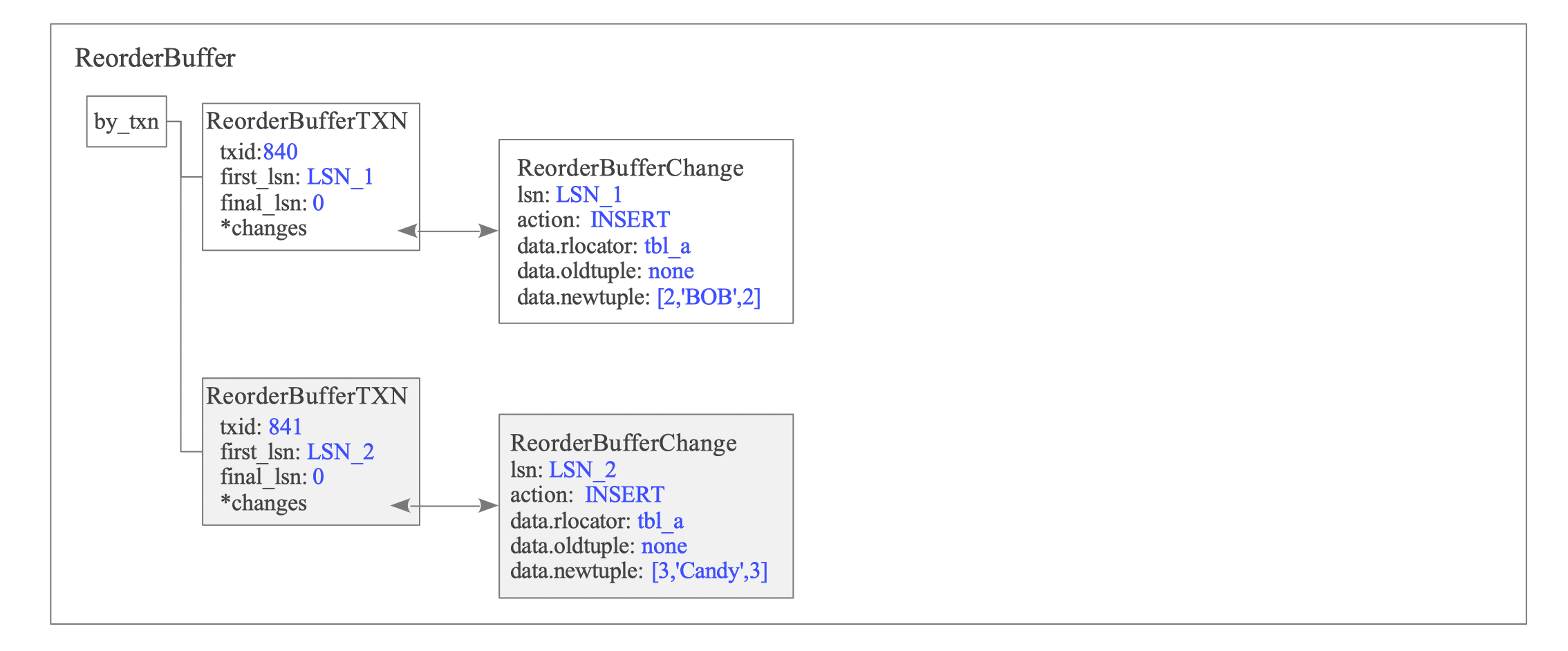

T2：txid=841向tbl_a插入

系统为txid=841创建另一份ReorderBufferTXN。两个事务的变更存入相互独立的子链表。

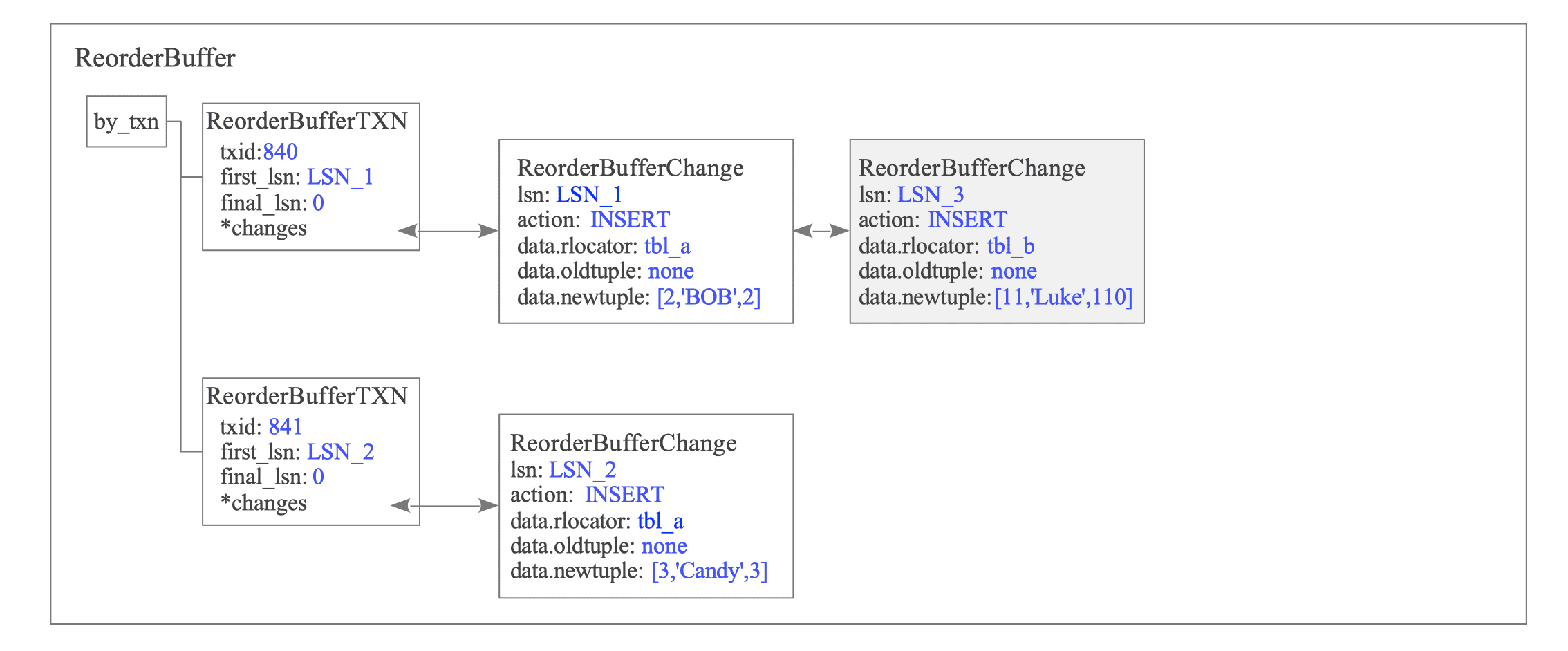

T3：txid=840向tbl_b插入

新的INSERT变更追加到txid=840自己的changes链表。

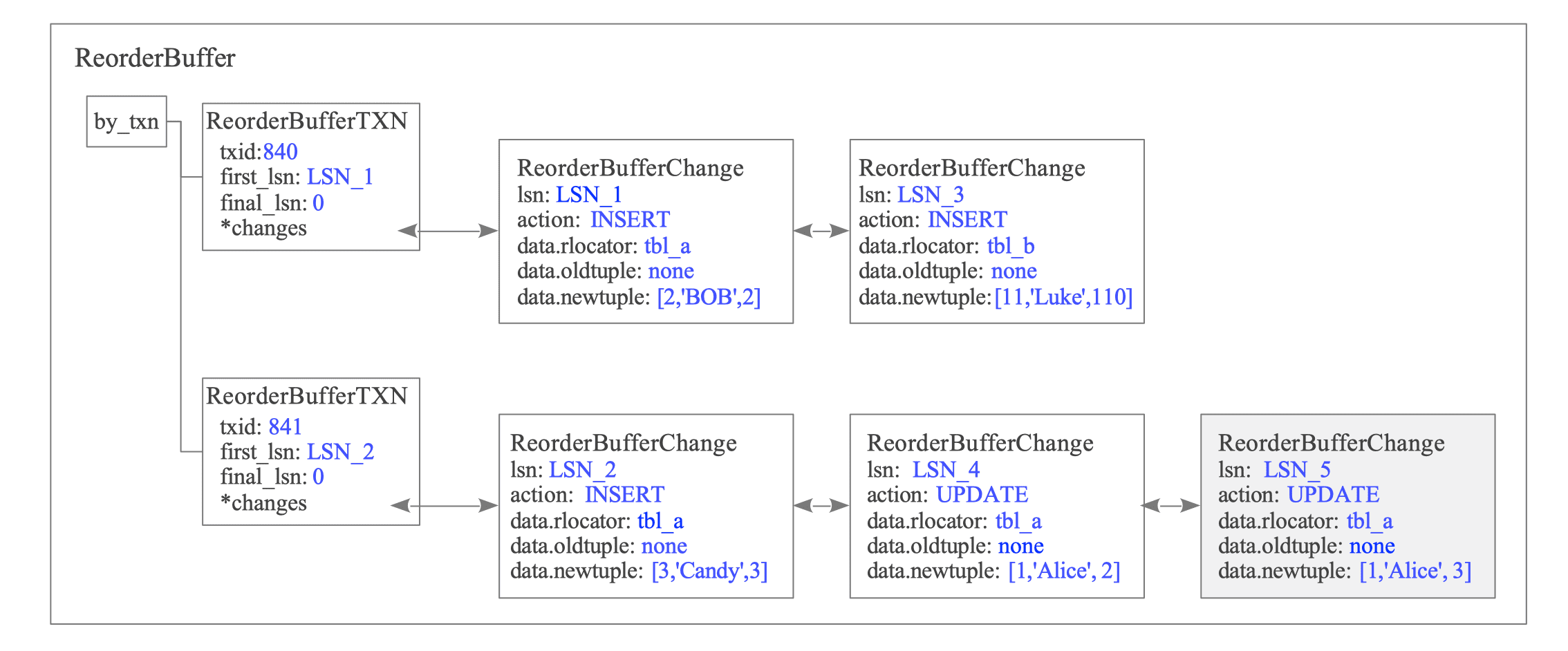

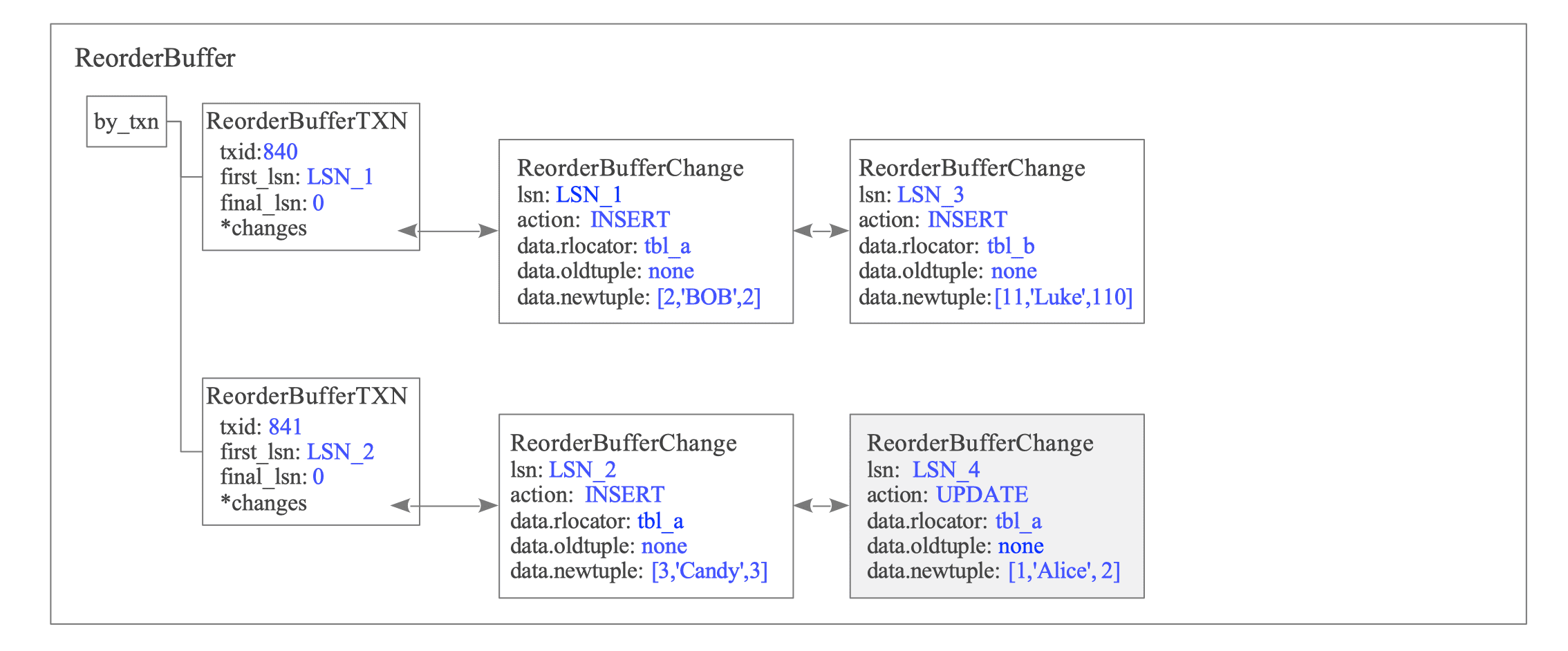

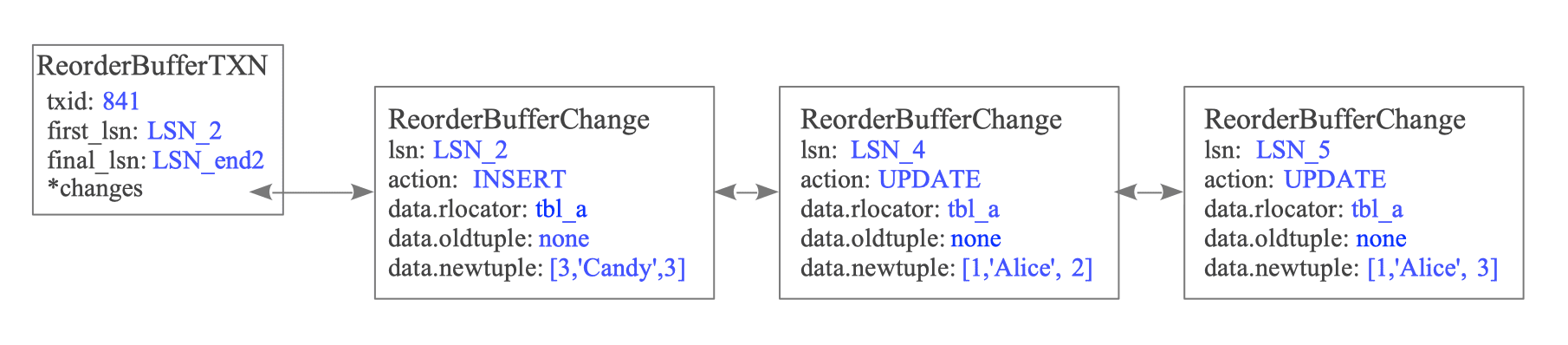

T4与T5：txid=841两次更新tbl_a

第一次与第二次UPDATE依次追加到txid=841的变更链表。

在REPLICA IDENTITY DEFAULT下，只有主键列被修改时才需要oldtuple。本例的主键id未变，订阅者可使用newtuple中的id=1找到目标元组，因此省略oldtuple。

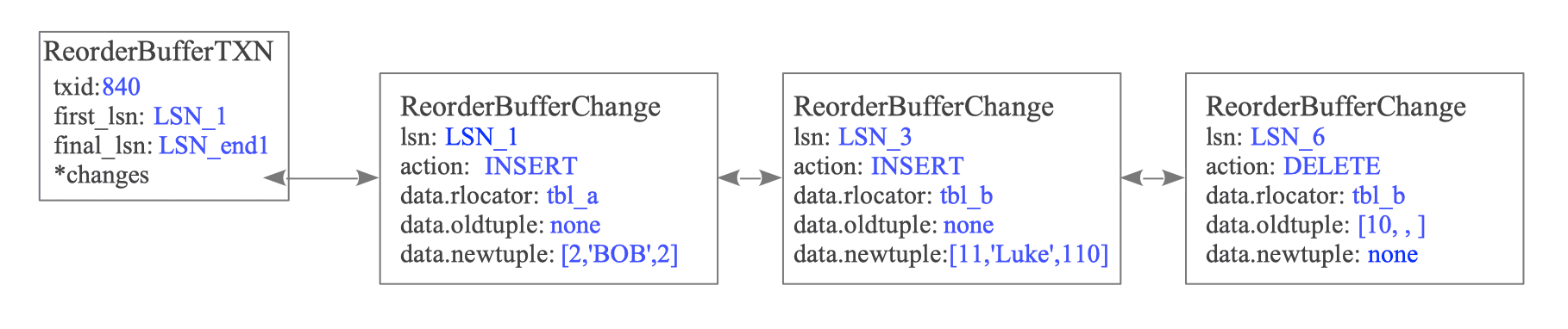

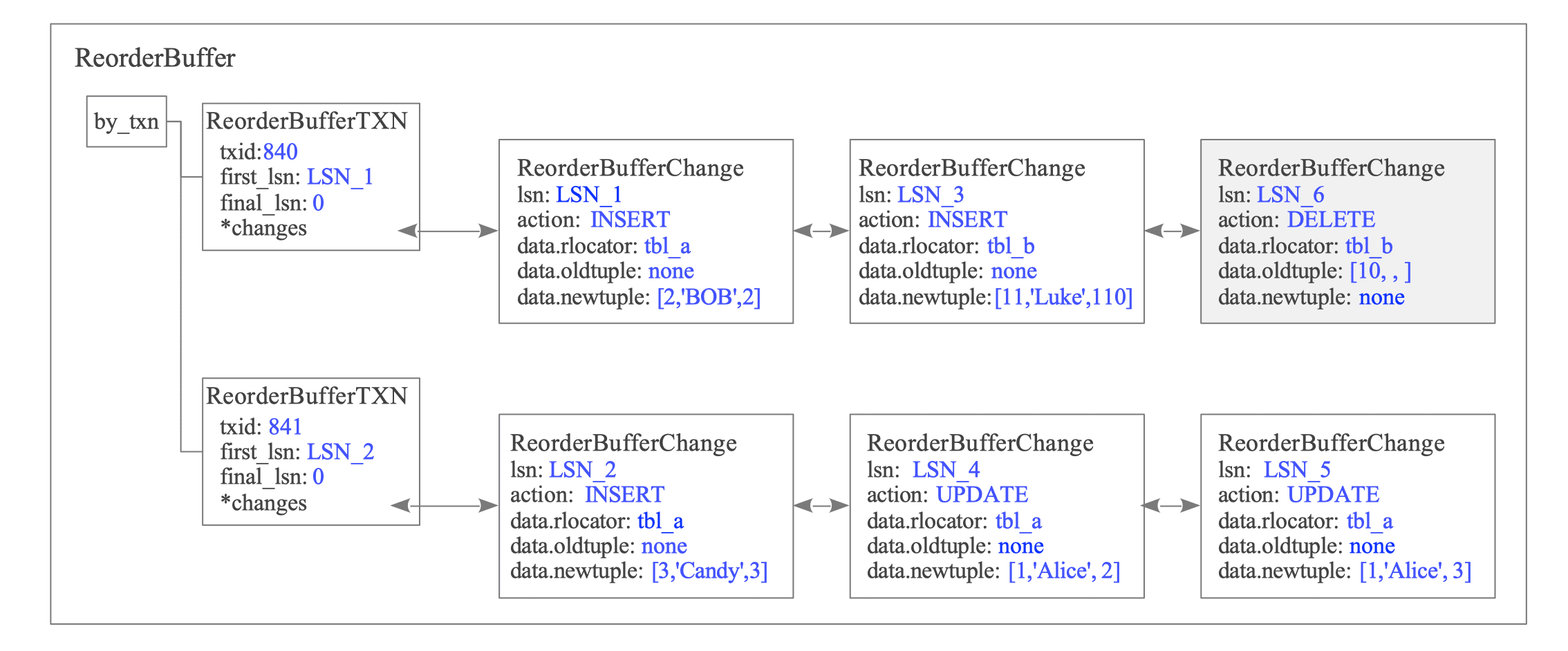

T6：txid=840删除tbl_b中的行

DELETE记录追加到txid=840的链表，只保存作为副本标识的主键数据。

订阅者删除目标元组只需要键值；省略name、data等非键列既减少ReorderBuffer内存，也降低网络流量。

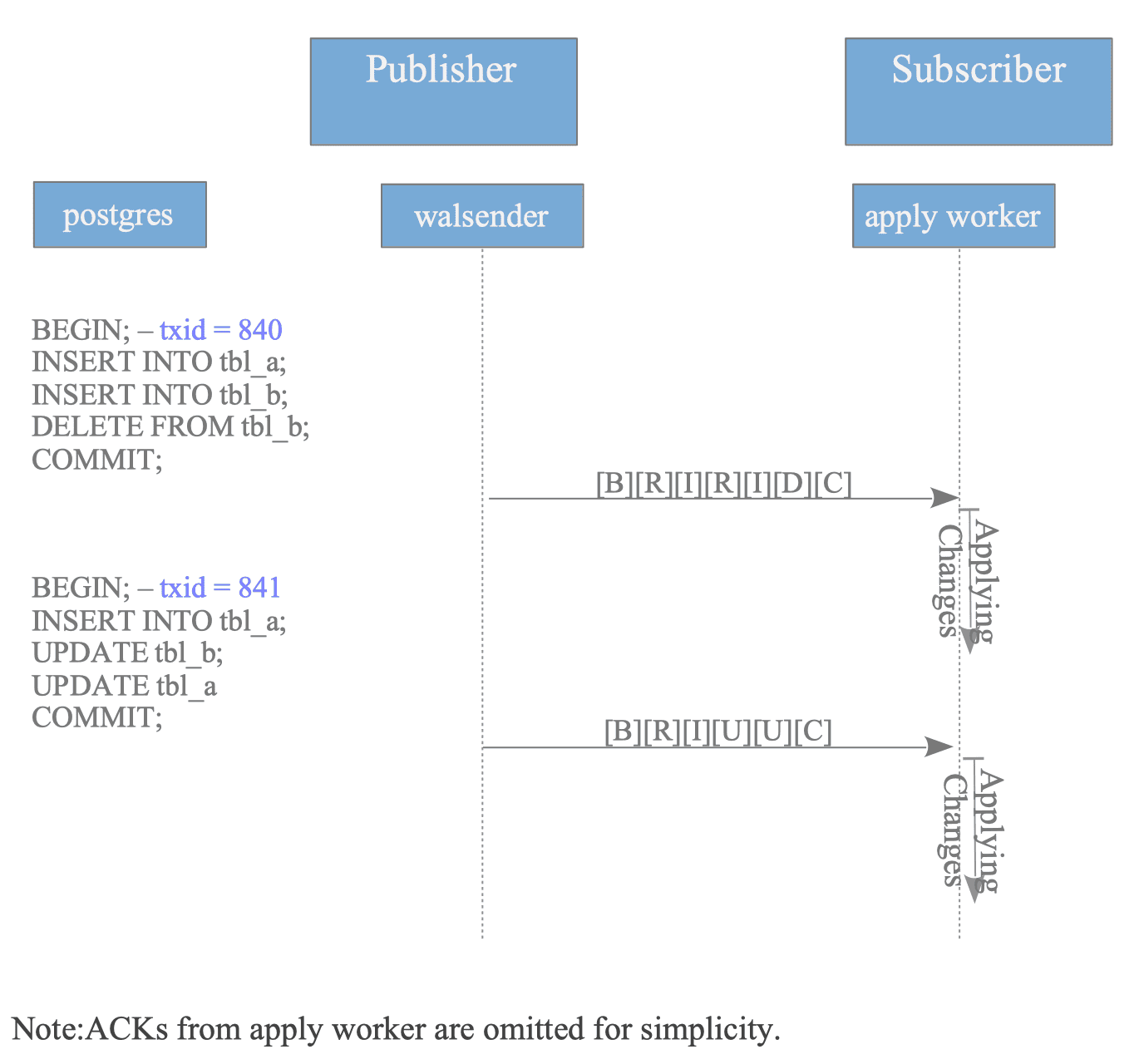

T7与T8：事务提交

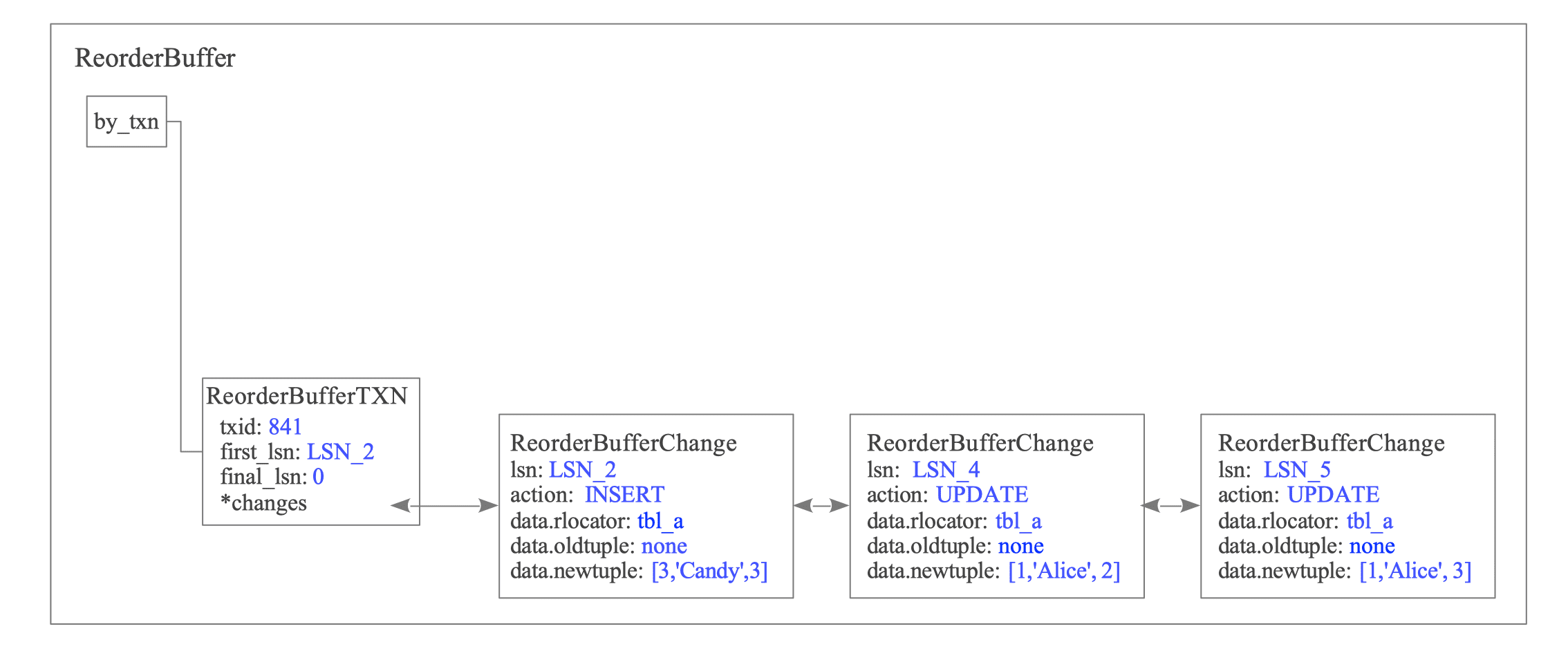

txid=840提交时，ReorderBuffer从链表头开始遍历其变更。输出插件把每条变更编码为复制消息并发送；完成后移除该ReorderBufferTXN。

txid=841在T8提交时也按同样方式重组并发送。

12.4.3 副本标识与解码元组

UPDATE和DELETE写入WAL的元组内容由目标表的副本标识决定。

12.4.3.1 UPDATE

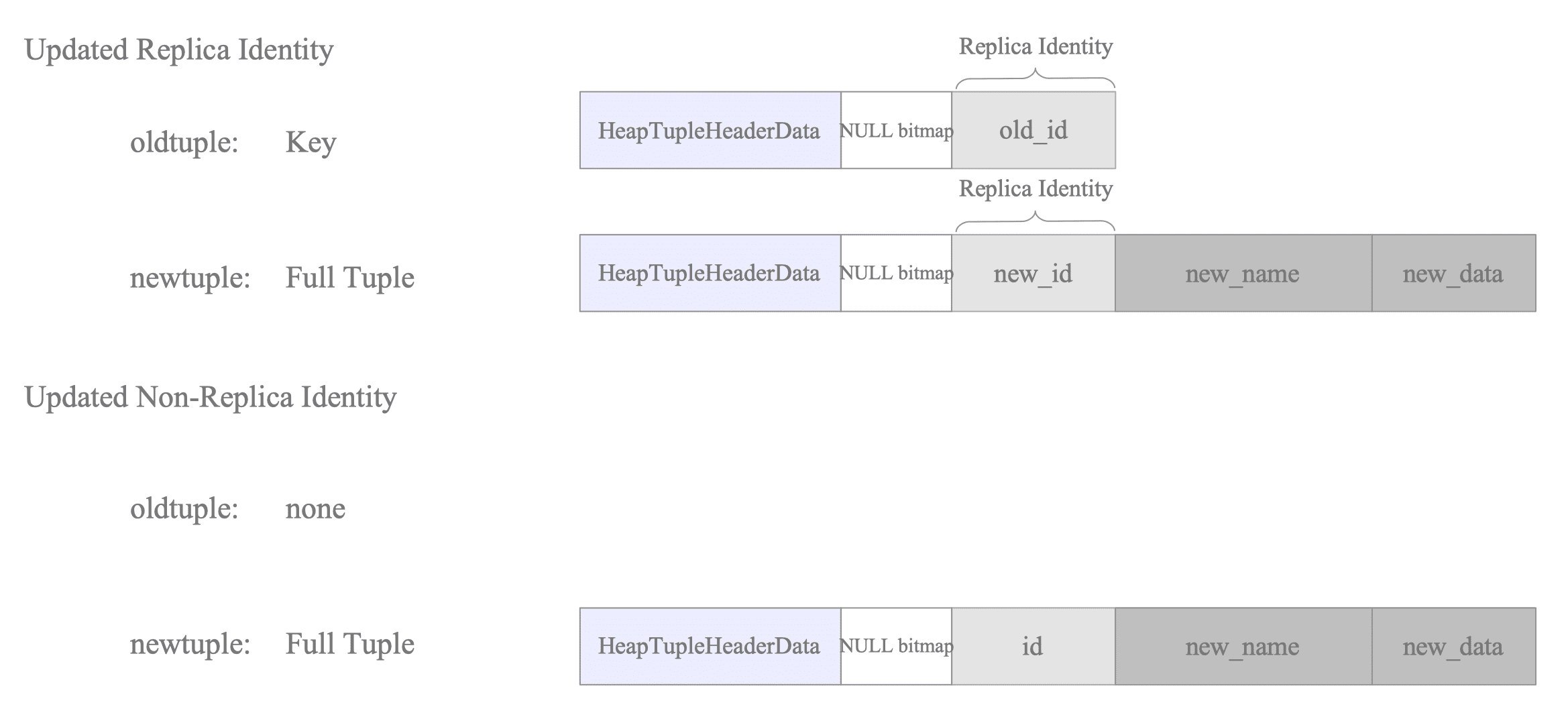

当副本标识为主键或指定索引时：

如果更新副本标识中的键列，订阅者需要用oldtuple中的旧键定位原行：

-- 伪SQL：使用旧键定位
UPDATE tbl_a SET id = id + 100 WHERE id = 1;

若只修改非键列，oldtuple为空，订阅者可使用newtuple中仍未改变的键：

-- 伪SQL：使用新元组中的当前键定位
UPDATE tbl_a SET data = data + 100 WHERE id = 1;

apply worker并不会拼接或执行文本SQL；它复用执行器基础设施，但绕过解析与计划阶段，直接使用索引扫描或顺序扫描查找并修改目标元组。

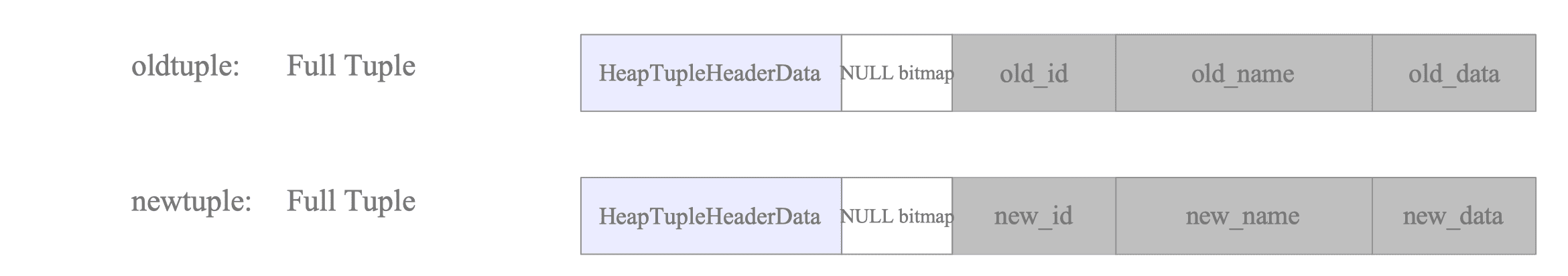

REPLICA IDENTITY FULL则让oldtuple保存更新前的完整元组，newtuple保存更新后的完整元组：

没有正式唯一键时，订阅者需要比较所有列来定位目标行：

-- 伪SQL：用所有旧列值匹配
UPDATE tbl_a SET data = data + 100
 WHERE id = 1 AND name = 'Alice' AND data = 100;

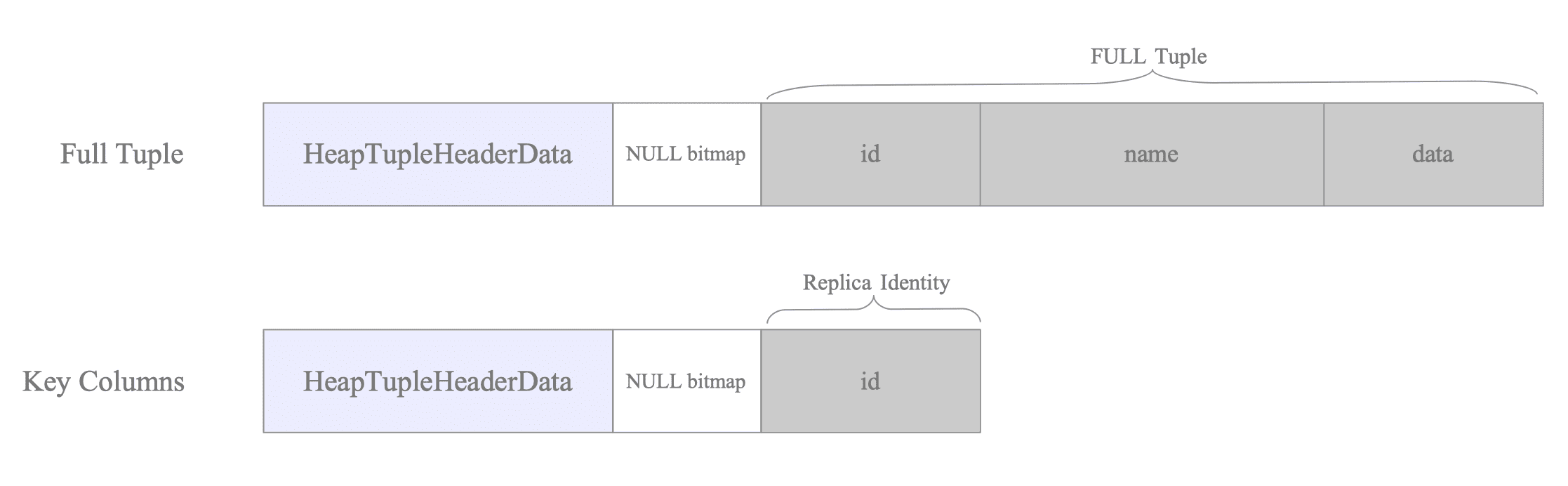

12.4.3.2 DELETE

DELETE没有后续状态，因此只记录oldtuple：

12.4.4 ReorderBuffer内存管理与磁盘溢出

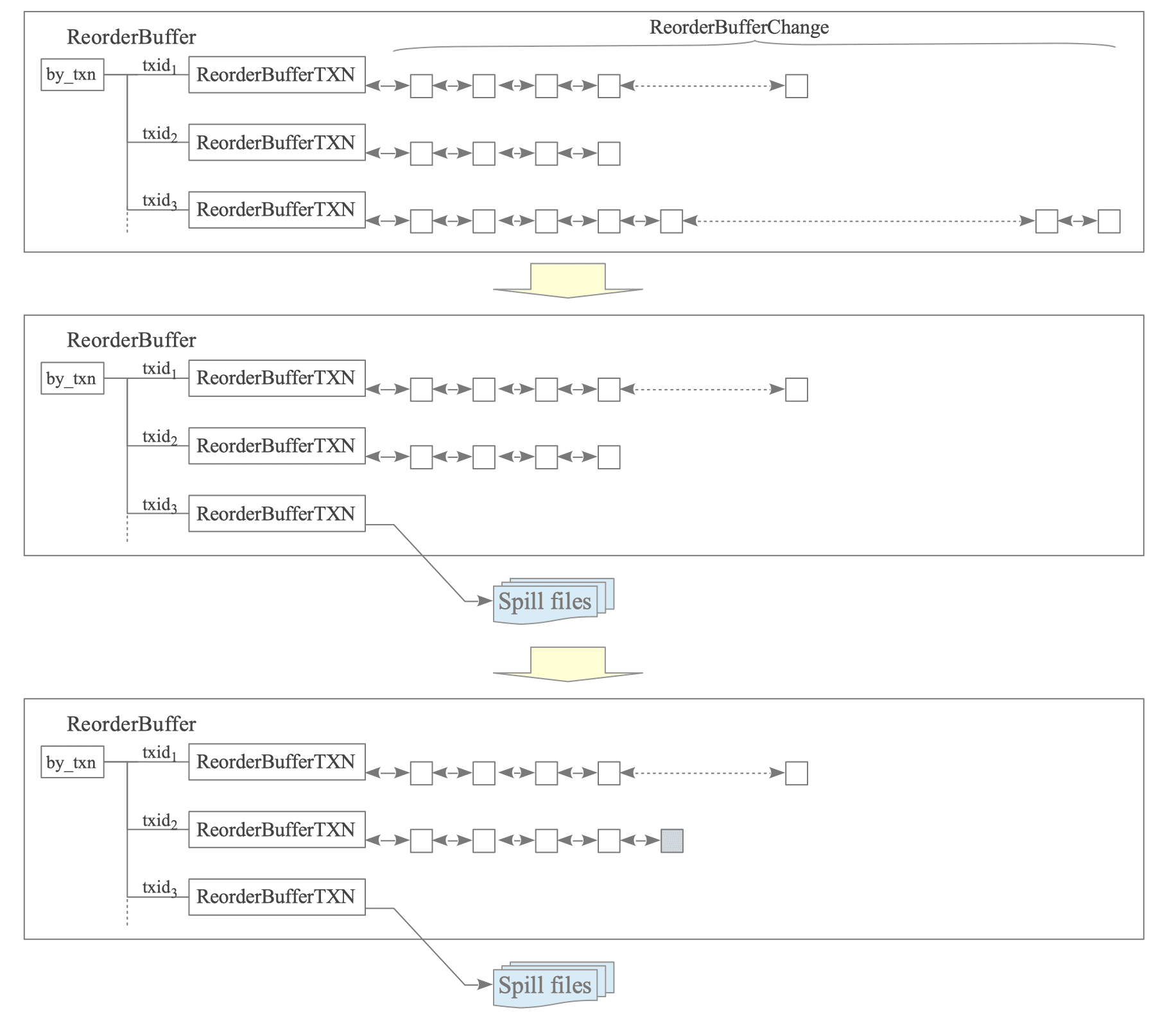

为了避免大事务耗尽内存，当全部缓冲事务的累计内存超过logical_decoding_work_mem时，ReorderBuffer会把部分变更溢出到磁盘（spill-to-disk）。

12.4.4.1 溢出算法

1. 每加入一条ReorderBufferChange，累计内存增加相应大小。
2. 将当前用量与logical_decoding_work_mem比较。
3. 超出阈值时，找到当前积累变更最多的“最重”事务。
4. 把该事务的全部已缓冲变更序列化到$PGDATA/pg_replslot/<slot_name>中的.spill文件。
5. 释放这些变更占用的内存，但保留ReorderBufferTXN元数据。
6. 把事务标为serialized=true，提交解码时再从磁盘读回。

PostgreSQL只溢出最重事务，而不是同时刷新所有事务，以较少的磁盘I/O把内存维持在上限内。

12.4.4.2 溢出文件

溢出文件位于复制槽目录：

$PGDATA/pg_replslot/<slot_name>/
    xid-856-lsn-0-6000000.spill
    xid-856-lsn-0-7000000.spill
    xid-856-lsn-0-8000000.spill

命名格式为xid-[XID]-lsn-[LSN_HIGH]-[LSN_LOW].spill：XID使用十进制；LSN高32位和低32位使用十六进制。

$ ls -lh $PGDATA/pg_replslot/myslot/
total 68M
-rw------- 1 postgres postgres  200 Mar 24 08:12 state
-rw------- 1 postgres postgres  30M Mar 24 08:12 xid-856-lsn-0-6000000.spill
-rw------- 1 postgres postgres  34M Mar 24 08:12 xid-856-lsn-0-7000000.spill
-rw------- 1 postgres postgres 4.5M Mar 24 08:12 xid-856-lsn-0-8000000.spill

12.5 逻辑解码输出插件：pgoutput

输出插件把ReorderBuffer已经组织、排序好的变更数据序列化为订阅者能够理解的格式，主要完成两项工作：

• 最终过滤与转换： 再次根据发布配置检查目标表、操作类型、行过滤器和列列表，丢弃无关数据，并按协议要求编码为文本或二进制。
• 生成消息： 构造BEGIN、DML、TRUNCATE、COMMIT等消息序列，交给walsender发送。

这一机制是可插拔的；自定义插件可以输出不同格式或实现特殊逻辑。标准PostgreSQL逻辑复制使用官方插件pgoutput。下文列出核心消息结构；完整的协议版本差异参见逻辑复制消息格式。

12.5.1 TupleData公共子消息

TupleData在DML消息中表示元组内容：

[num_cols: Int16]
  对每一列：
    [kind: Byte1('n'|'u'|'t'|'b')]
    如果kind为't'或'b'：
      [length: Int32] [value: Byte*n*]

12.5.2 事务控制

12.5.2.1 Begin（B）

标识事务开始，并携带最终LSN、提交时间与事务ID：

[Byte1('B')] [final_lsn: Int64] [commit_timestamp: Int64] [txid: Int32]

final_lsn通常是提交LSN；两阶段提交时则是prepare LSN。commit_timestamp是从PostgreSQL纪元（2000-01-01）开始计算的微秒时间戳。

12.5.2.2 Commit（C）

标识事务结束。订阅者收到后，把此前累积的变更作为一个原子单元在本地提交：

[Byte1('C')] [flags: Int8] [commit_lsn: Int64]
[end_lsn: Int64] [commit_timestamp: Int64]

flags当前保留且为0；commit_lsn是提交记录LSN，end_lsn是事务末尾LSN。

12.5.3 DML消息

12.5.3.1 Origin（O）

多节点复制中用于说明事务最初产生的位置：

[Byte1('O')] [origin_lsn: Int64] [origin_name: String]

一个事务中可以出现多个Origin消息；origin_lsn是来源服务器上的提交LSN。

12.5.3.2 Relation（R）

提供表的元数据，通常在会话中第一次发送某表的DML消息前发送，把关系OID映射到模式、表名和列定义：

[Byte1('R')] [rel_id: Int32] [namespace: String] [relname: String]
             [replica_identity: Int8] [num_columns: Int16]
  对每一列：
    [flags: Int8] [name: String] [type_oid: Int32] [atttypmod: Int32]

replica_identity对应pg_class.relreplident的d、n、f、i；列flags=1表示该列属于副本标识键。

12.5.3.3 Insert（I）

[Byte1('I')] [rel_id: Int32] [Byte1('N')] [new_tuple: TupleData]

N表示随后是新元组，rel_id对应此前Relation消息中的关系OID。

12.5.3.4 Update（U）

消息形态取决于副本标识以及键列是否改变：

-- DEFAULT或INDEX，键列发生变化：
[Byte1('U')] [rel_id: Int32]
[Byte1('K')] [old_tuple: TupleData]
[Byte1('N')] [new_tuple: TupleData]

-- REPLICA IDENTITY FULL：
[Byte1('U')] [rel_id: Int32]
[Byte1('O')] [old_tuple: TupleData]
[Byte1('N')] [new_tuple: TupleData]

-- DEFAULT或INDEX，键列未变化：
[Byte1('U')] [rel_id: Int32]
[Byte1('N')] [new_tuple: TupleData]

K表示随后是旧键，O表示完整旧元组，两者互斥；N始终标记新元组。

12.5.3.5 Delete（D）

-- DEFAULT或INDEX：
[Byte1('D')] [rel_id: Int32]
[Byte1('K')] [old_key_tuple: TupleData]

-- REPLICA IDENTITY FULL：
[Byte1('D')] [rel_id: Int32]
[Byte1('O')] [old_tuple: TupleData]

订阅者使用给出的旧键或完整旧元组定位并删除记录。

12.5.3.6 Truncate（T）

表示批量清空一张或多张表：

[Byte1('T')] [num_relations: Int32] [options: Int8]
             [rel_id: Int32] ...

options的位0表示CASCADE，位1表示RESTART IDENTITY；后续重复num_relations个关系OID。

12.5.4 流控制消息

发布者为支持大事务流式传输而分段发送数据时，使用以下消息。

12.5.4.1 Stream Start（S）

[Byte1('S')] [txid: Int32] [first_segment: Int8]

标识一个流片段开始；first_segment=1表示这是该XID的首段。

12.5.4.2 Stream Stop（E）

[Byte1('E')]

标识当前流片段结束。

12.5.4.3 Stream Commit（c）

[Byte1('c')] [txid: Int32] [flags: Int8]
[commit_lsn: Int64] [end_lsn: Int64] [commit_timestamp: Int64]

标识流式事务提交，字段与普通Commit消息类似，但额外显式携带txid。

12.5.4.4 Stream Abort（A）

[Byte1('A')] [txid: Int32] [subxid: Int32]
[abort_lsn: Int64]? [abort_timestamp: Int64]?

标识流式事务或子事务中止。subxid在顶层事务中等于txid；abort_lsn与abort_timestamp只在支持并行流式应用的协议v4及以后出现。

12.6 事务重组与消息发送

本节说明ReorderBuffer如何重组累积的变更，并通过输出插件发送给订阅者apply worker。

12.6.1 事务重组概要

walsender在WAL中发现COMMIT记录后，ReorderBuffer开始重组事务：

1. 找到已提交事务的ReorderBufferTXN。
2. 如果存在子事务，把子事务变更链表合并到顶层事务。
3. 按LSN排序最终变更列表，保证时间顺序。
4. 检查提交或中止记录中的复制来源；存在时把来源信息加入复制消息。
5. 依次遍历变更并交给pgoutput等输出插件。
6. 释放ReorderBufferTXN与所有ReorderBufferChange对象。

不含子事务时，单个事务链表天然按LSN排序，只需正向遍历。若事务中止，ReorderBuffer会立即丢弃该事务及全部变更，不交给输出插件。

12.6.1.1 示例

txid=840经pgoutput生成的消息序列为：

[B] lsn=0/1CAA128  ts=2026-03-28T16:55:00  txid=840
[R] oid=16456  "public"."tbl_a"  'd'  3cols  [id:int4(key)][name:text][data:int4]
[I] oid=16456  N  [t"2"][t"Bob"][t"2"]
[R] oid=16464  "public"."tbl_b"  'd'  3cols  [id:int4(key)][name:text][data:int4]
[I] oid=16464  N  [t"11"][t"Luke"][t"110"]
[D] oid=16464  K  [t"10"][u][u]
[C] flags=0  commit=0/1CAA128  end=0/1CAA200  ts=2026-03-28T16:55:10

txid=841的消息序列为：

[B] lsn=0/1CA9E00  ts=2026-03-28T16:55:05  txid=841
[R] oid=16456  "public"."tbl_a"  'd'  3cols  [id:int4(key)][name:text][data:int4]
[I] oid=16456  N  [t"3"][t"Candy"][t"3"]
[U] oid=16456  N  [t"1"][t"Alice"][t"2"]
[U] oid=16456  N  [t"1"][t"Alice"][t"3"]
[C] flags=0  commit=0/1CA9E00  end=0/1CA9F00  ts=2026-03-28T16:55:15

Relation（R）消息只在当前walsender会话尚未发送过该表元数据，或表定义发生变化时发送，以避免重复传输。

12.6.2 发送消息

输出插件完成序列化后，消息会封装进逻辑复制协议并经网络发送。

普通事务只有在发布者提交后，apply worker才会收到从Begin到Commit的完整连续序列。

pgoutput消息是二进制格式，不能直接作为文本查看。调试时可以把pg_recvlogical输出交给od：

$ pg_recvlogical -d testdb --slot myslot --create-slot -P pgoutput
$ pg_recvlogical -d testdb --slot=myslot --start -f - \
    -o proto_version=1 -o publication_names='my_publication' | od -c -A n

若希望查看可读输出，可以使用test_decoding插件：

$ pg_recvlogical -d testdb --slot myslot --create-slot -P test_decoding
$ pg_recvlogical -d testdb --slot=myslot --start -f -

BEGIN 840
table public.tbl_a: INSERT: id[integer]:2 name[text]:'Bob' data[integer]:2
table public.tbl_b: INSERT: id[integer]:11 name[text]:'Luke' data[integer]:110
table public.tbl_b: DELETE: id[integer]:10
COMMIT 840

12.6.3 大事务流式传输

当streaming为on或parallel且ReorderBuffer达到内存上限时，PostgreSQL不再把变更写入发布端本地spill文件，而是立即发送给订阅端apply worker或leader apply worker。

假设溢出时txid=842占用内存最多，发布者先重排它的变更，再用Stream Start（S）与Stream Stop（E）包住形成一个片段。首段的S取代普通事务的Begin消息。

12.6.3.1 第一段

[S] txid=842  first_segment=1
[R] oid=16456  "public"."tbl_a"  'd'  3cols  [id:int4(key)][name:text][data:int4]
[I] txid=842  oid=16456  N  [t"1"][t"Data1"][t"100"]
[I] txid=842  oid=16456  N  [t"2"][t"Data2"][t"200"]
... 数千条INSERT ...
[I] txid=842  oid=16456  N  [t"50000"][t"Data50000"][t"5000000"]
[E]

后续再次达到阈值时继续发送新片段，first_segment改为0。

12.6.3.2 第二段

[S] txid=842  first_segment=0
[I] txid=842  oid=16456  N  [t"50001"][t"Data50001"][t"5000100"]
... 后续INSERT ...
[I] txid=842  oid=16456  N  [t"100000"][t"Data100000"][t"10000000"]
[E]

12.6.3.3 流式提交

发布者最终提交txid=842时发送Stream Commit：

[c] txid=842  flags=0  commit=0/1CB0000  end=0/1CB0100  ts=2026-03-28T17:10:00

若事务中止，则发送Stream Abort（A），通知订阅端丢弃此前收到的全部片段。

12.7 Apply Worker与事务重放

apply worker负责把发布者发送的逻辑变更重放到订阅者本地表。本节先介绍普通模式，再说明大事务流式处理与并行apply worker。

12.7.1 普通模式（streaming=off）

订阅端apply worker执行以下主要工作：

• 来源过滤： 检查消息来源，决定应用还是跳过，防止复制环。
• LSN跳过检查（幂等性）： 把事务LSN与pg_replication_origin_status中持久化的remote_lsn比较；已经应用过的事务直接跳过。
• 分派： 按消息类型交给INSERT、UPDATE、DELETE等处理器。
• 冲突检测： 检测更新目标行不存在、唯一约束冲突等问题。会产生错误的冲突将停止复制；update_missing、delete_missing等缺行冲突则记录后跳过相应操作。

12.7.1.1 来源过滤与LSN跟踪

是否应用事务取决于订阅参数origin及消息中的origin_id。当前实现中，如果配置origin='none'且origin_id>0，apply worker跳过重放；否则继续。

12.7.1.2 消息分派与重放

假设发布者向tbl_a插入一行，消息流为：

[B] lsn=0/1CA96C0  ts=2026-03-29T16:55:05  txid=845
[R] oid=16456  "public"."tbl_a"  'd'  3cols  [id:int4(key)][name:text][data:int4]
[I] oid=16456  N  [t"3"][t"Candy"][t"3"]
[C] flags=0  commit=0/1CA9E00  end=0/1CA9F00  ts=2026-03-29T16:55:15

处理流程如下：

1. Begin： 开启本地事务，记录发布者提交LSN和时间戳，并把session_replication_role设为replica，使本地触发器和约束按其复制角色运行。
2. Relation： 接收表定义，更新RelationSyncCache，依据模式名与表名把发布端OID映射到本地表OID。
3. Insert： 把二进制元组转为本地表格式，调用内部插入逻辑直接写表并更新索引；该操作也会在订阅者生成自己的WAL。
4. Commit： 提交本地事务，把对应发布者的origin_id附加到提交WAL；更新复制来源的已应用LSN，并向walsender返回已刷盘ACK。

订阅端提交WAL会附带发布者元数据：origin_id、作为origin_lsn的final_lsn，以及作为origin_timestamp的提交时间。UPDATE与DELETE还需要使用索引或顺序扫描直接查找目标元组。

12.7.1.3 REPLICA IDENTITY FULL优化

PostgreSQL 15及以前，REPLICA IDENTITY FULL表在应用UPDATE或DELETE时必须顺序扫描定位目标元组，大表开销很高。PostgreSQL 16起，apply worker可以使用现有的合适索引；FindLogicalRepLocalIndex()会寻找能够定位行的非部分B-tree索引，显著减少顺序扫描。

12.7.2 流式模式（streaming=on）

此模式下，apply worker在最终提交前就会分段收到尚在进行中的事务。假设txid=842是分两段发送的大事务，而txid=843是普通小事务：

1. 收到txid=842首段后，用StringInfoData original_msg在内存中累积消息。
2. 普通txid=843到达后，立即解码并应用。
3. txid=842第二段追加到原有缓冲区。
4. 收到Stream Commit后，解码txid=842的全部累积变更并顺序重放。

因此，普通消息立即处理，流式片段则先缓冲到提交消息到达。

12.7.2.1 内存压力与临时文件

流式变更缓存同样受logical_decoding_work_mem限制。超过上限后，apply worker把数据写入$PGDATA/base/pgsql_tmp/下的临时文件：

目录：$PGDATA/base/pgsql_tmp/pgsql_tmp[PID].[FilesetSerial].fileset/
文件：[SubID]-[txid].changes.[SegmentID]

例如订阅OID为16403、事务ID为767、apply worker PID为2212：

base/pgsql_tmp/pgsql_tmp2212.0.fileset/16403-767.changes.0

事务提交或中止后，PostgreSQL自动删除这些临时文件。

12.7.3 并行Apply Worker（streaming=parallel）

PostgreSQL 16引入并行应用，允许订阅端并发重放多个事务。与streaming=on先缓冲到提交不同，被分配到parallel apply worker的变更会在到达时立即应用。

• leader apply worker： 维持walsender连接，并为收到的变更分派parallel worker。
• parallel apply worker： 由leader启动并并发应用事务。
• worker上限： 由max_parallel_apply_workers_per_subscription控制。
• 退化机制： 活跃流式事务超过上限时，leader对额外事务退回streaming=on，把片段缓存在内存或磁盘直到提交。

12.7.3.1 并行重放序列

假设txid=845是分两段发送的大事务，txid=846是单元组事务：

1. leader收到txid=845首段，启动或分配一个parallel worker。
2. 把首段交给该worker，立即开始应用。
3. 收到txid=846后，为它启动或分配另一个worker并立即应用。
4. txid=845第二段到达后，转给原先分配的worker继续应用。
5. leader收到txid=845的Stream Commit，通知该worker提交本地事务并回到就绪状态。

如果事务已经分配worker，后续片段始终转给同一worker；没有分配且仍低于上限时启动新worker；达到上限时则由leader缓冲并在提交后串行应用。

12.8 重启与崩溃恢复的内部机制

本节先说明逻辑复制如何管理WAL位置，再介绍订阅者正常重启与崩溃恢复的序列。

12.8.1 WAL数据管理

复制进度以WAL的LSN为基准。物理流复制的主备共享同一套WAL空间；逻辑复制的发布者与订阅者各自使用独立LSN，因此必须维护两套WAL空间之间的映射。

PostgreSQL由订阅者负责这项映射：发布者始终使用自己的LSN，订阅者记录本地LSN与从发布者收到的远端LSN之间的对应关系。

12.8.1.1 发布者与订阅者的LSN状态

发布者在逻辑复制槽中维护confirmed_flush_lsn：它表示复制槽消费者已经确认接收的位置；在此位置之前提交的事务不再需要提供给复制。复制槽状态保存在内存中，通常在检查点时持久化。

订阅者提交或中止由复制产生的本地事务时，会在自己的WAL中记录发布者元数据：origin_id、发布者提交LSN与提交时间。同时在内存中维护：

• local_lsn： 订阅者本地提交记录的LSN。
• remote_lsn： 与该提交对应的发布者final_lsn。

这些值可通过pg_replication_origin_status查看，并在每次检查点写入$PGDATA/pg_logical/replorigin_checkpoint。订阅者意外崩溃时，该文件中的最新映射可能落后；恢复过程会扫描WAL自动重建。

12.8.1.2 正常事务中的LSN流

1. 复制槽当前confirmed_flush_lsn为$LSN^P_0$。发布者执行txid=100的INSERT，提交WAL从$LSN^P_1$开始，到$LSN^P_2$结束；pgoutput在Begin中发送final_lsn=LSN^P_1，在Commit中发送commit_lsn=LSN^P_1、end_lsn=LSN^P_2。
2. 订阅者内存最初保存local_lsn=LSN^S_0、remote_lsn=LSN^P_0。apply worker应用变更，并在订阅者WAL的$LSN^S_1$写入提交记录，其中包含origin_id和发布者$LSN^P_1$；内存映射随即更新为$LSN^S_1 \leftrightarrow LSN^P_1$，但replorigin_checkpoint要到下次检查点才更新。
3. 事务完成后，订阅者返回包含write_lsn、flush_lsn与apply_lsn的ACK；这些值使用发布者WAL空间，本例均为$LSN^P_1$。发布者据此把复制槽的confirmed_flush_lsn推进到$LSN^P_1$。

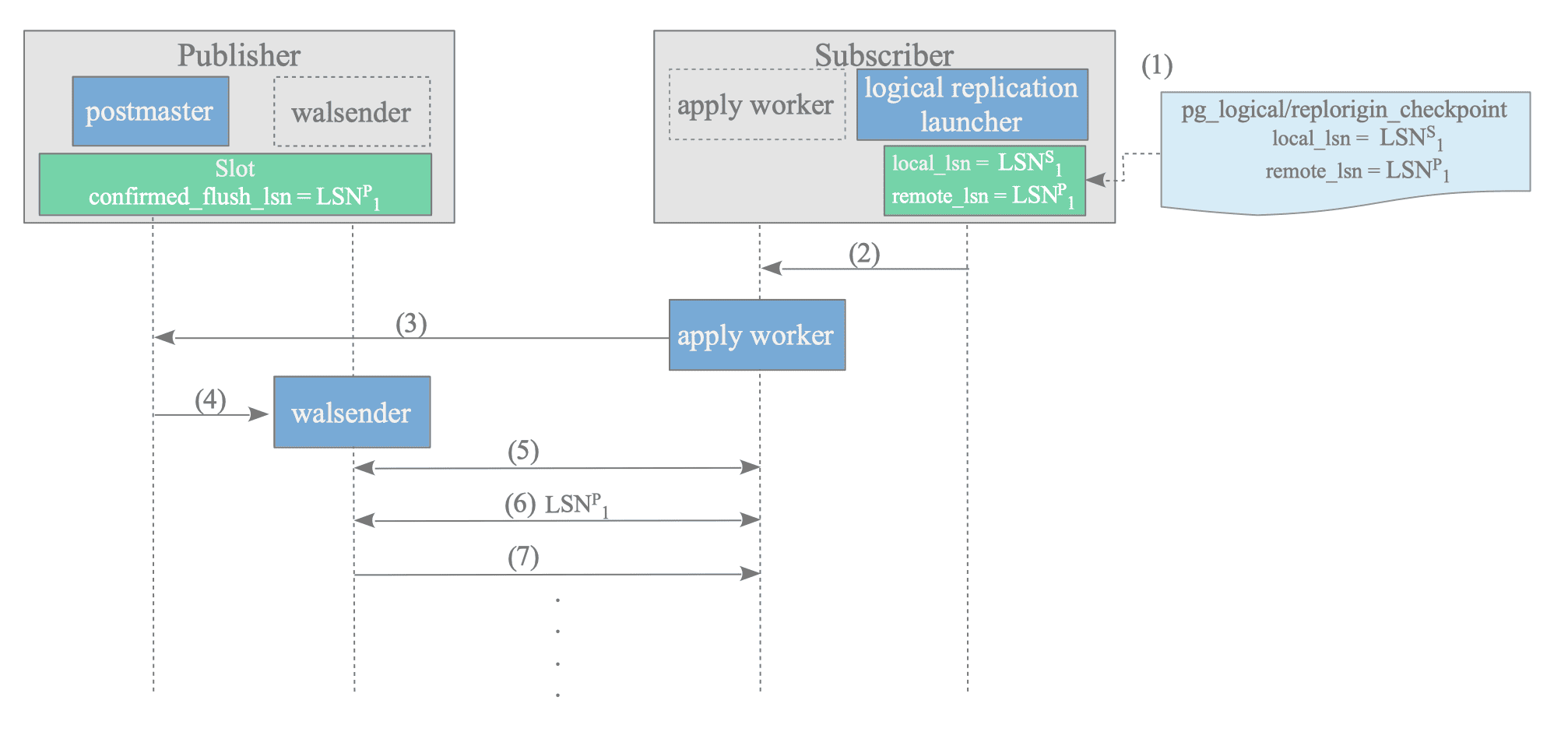

12.8.2 重启序列

任一端正常重启导致复制停止后，逻辑复制会自动恢复。

1. 订阅者读取replorigin_checkpoint，初始化local_lsn和remote_lsn。
2. logical replication launcher启动apply worker。
3. apply worker向发布者请求连接。
4. 发布者postmaster启动walsender。
5. apply worker与walsender建立连接。
6. 双方使用remote_lsn协商起点；订阅者发送远端位置，walsender从发布者WAL中的该位置开始解码。
7. 复制从指定LSN继续。

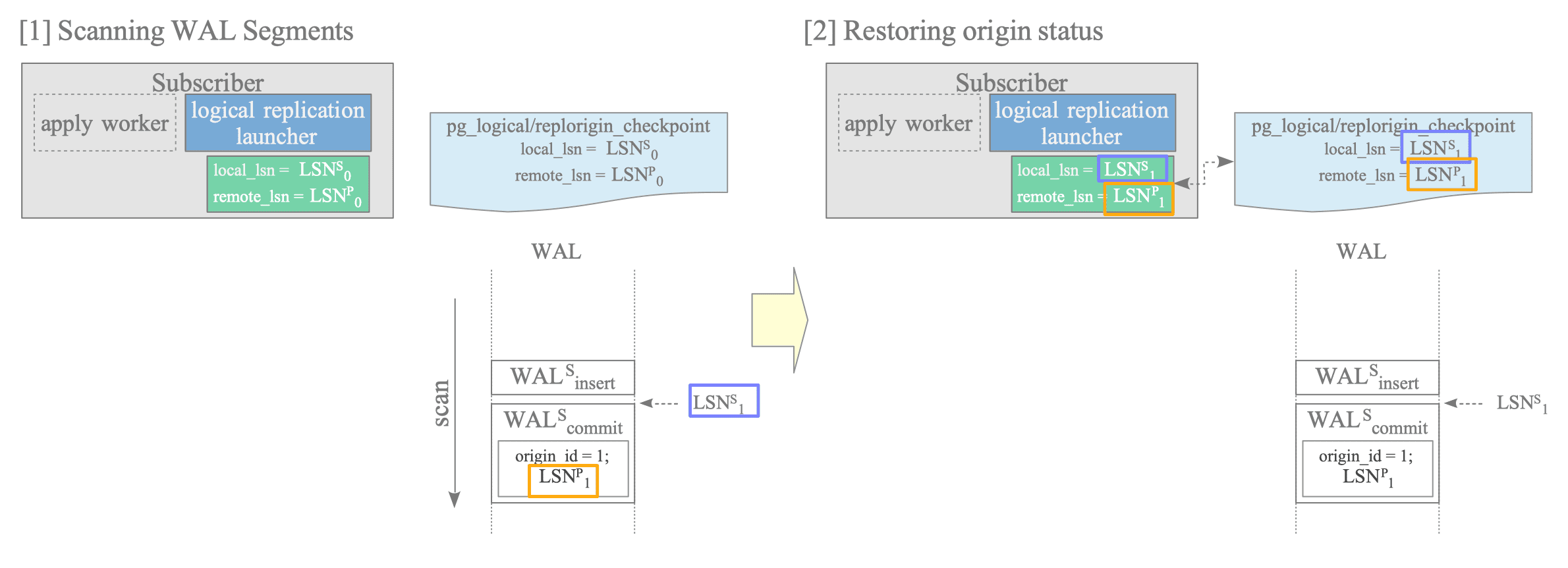

12.8.3 崩溃恢复序列

订阅者崩溃时，replorigin_checkpoint中的映射只反映上一次检查点，可能已经过期。因此连接发布者前必须扫描本地WAL，重建最新映射。

1. 扫描WAL段： 在常规崩溃恢复过程中，从源自发布者的提交记录中提取origin_id与origin_lsn。
2. 恢复来源状态： 恢复完成后，把最新origin_lsn及其对应的订阅者提交LSN恢复到内存，分别作为新的remote_lsn与local_lsn，并重建replorigin_checkpoint。
3. 随后进入普通重启序列，与发布者重新建立连接。
