11 流复制

PostgreSQL在9.1版本中实现了流复制。它属于所谓的一主多从类型的复制，而这两个术语 —— 主（master）和从（slave），在PostgreSQL中通常分别被称为主（primary）和备（standby）。

译注：存储数据库副本的每个节点称为副本（replica）。每一次对数据库的写入操作都需要传播到所有副本上，否则副本就会包含不一样的数据。最常见的解决方案被称为基于领导者的复制（leader-based replication），也称主动/被动（active/passive） 或 主/从（master/slave）复制。其中，副本之一被指定为领导者（leader），也称为 主库（master）、首要（primary）。当客户端要向数据库写入时，它必须将请求发送给领导者，领导者会将新数据写入其本地存储。其他副本被称为追随者（followers），亦称为只读副本（read replicas）、从库（slaves）、次要（secondaries）或热备（hot standby）。

这种原生复制功能是基于日志传输实现的，这是一种通用的复制技术：主库不断发送WAL数据，而每个备库接受WAL数据，并立即重放日志。

本章将介绍以下主题，重点介绍流复制的工作原理：

• 流复制是如何启动的
• 数据是如何在主备之间传递的
• 主库如何管理多个备库
• 主库如何检测到备库的失效
• 复制槽如何保留流复制所需的WAL

尽管在9.0版本中最初实现的复制功能只能进行异步复制，它很快就在9.1版中被新的实现（如今采用的）所替代，可以支持同步复制。

11.1 流复制的启动

在流复制中，有三种进程协同工作。首先，主库上的walsender（WAL发送器）进程将WAL数据发送到备库；同时，备库上的walreceiver（WAL接收器）在接收这些数据，而备库上的startup进程可以重放这些数据。 其中walsender和walreceiver 之间使用单条TCP连接进行通信。

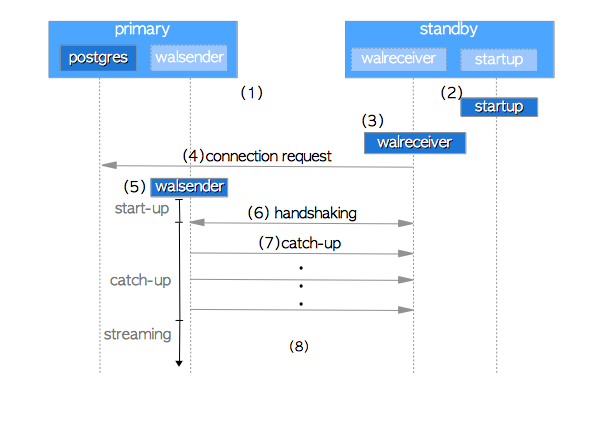

在本节中，我们将探讨流复制的启动顺序，以了解这些进程如何启动并且它们之间是如何建立连接的。图11.1显示了流复制的启动顺序图：

1. 启动主库服务器和备库服务器。
2. 备库服务器启动一个startup进程。
3. 备库服务器启动一个walreceiver进程。
4. walreceiver向主库服务器发送连接请求。如果主库尚未启动，walreceiver会定期重发该请求。
5. 当主库服务器收到连接请求时，将启动walsender进程，并建立walsender和walreceiver之间的TCP连接。
6. walreceiver发送备库数据库集簇上最新的LSN。在IT领域中通常将该阶段称作握手（handshaking）。
7. 如果备库最新的LSN小于主库最新的LSN（备库的LSN < 主库的LSN），则walsender会将前一个LSN到后一个LSN之间的WAL数据发送到walreceiver。这些WAL数据由存储在主库pg_xlog子目录（版本号为10+的更名为pg_wal）中的WAL段提供。最终，备库重放接收到的WAL数据。在这一阶段，备库在追赶主库，因此被称为 追赶（catch-up） 阶段。
8. 最终，流复制开始工作。

每个walsender进程都维护了连接上的walreceiver或其他应用程序的复制进度状态（请注意，不是连接到walsender的walreceiver或应用程序的本身的状态）。如下是其可能的状态：

• 启动（start-up） —— 从启动walsender到握手结束。如图11.1(5)-(6)。
• 追赶（catch-up） —— 处于追赶期间，如图11.1(7)。
• 流复制（streaming）—— 正在运行流复制。如图11.1(8)。
• 备份（backup）—— 处于向pg_basebackup等备份工具发送整个数据库集簇文件的过程中。

系统视图pg_stat_replication显示了所有正在运行的walsenders的状态，如下例所示：

testdb=# SELECT application_name,state FROM pg_stat_replication;
 application_name |   state
------------------+-----------
 standby1         | streaming
 standby2         | streaming
 pg_basebackup    | backup
(3 rows)

如上结果所示，有两个walsender正在运行，其正在向连接的备库发送WAL数据，另一个walsender在向pg_basebackup应用发送所有数据库集簇中的文件。

在备库长时间停机后，如果重启会发生什么？

在9.3版及更早版本中，如果备库所需的WAL段在主库上已经被回收了，备库就无法追上主库了。这一问题并没有可靠的解决方案，只能为参数 wal_keep_segments配置一个较大的值，以减少这种情况发生的可能性，但这只是权宜之计。

在9.4及后续版本中，可以使用 复制槽（replication slot） 来预防此问题发生。复制槽是一项提高WAL数据发送灵活性的功能，主要是为 逻辑复制（logical replication） 而提出的，同时也能解决这类问题——复制槽通过暂停回收过程，从而保留pg_xlog（10及后续版本的pg_wal）中含有未发送数据的WAL段文件，详情请参阅官方文档。

11.2 如何实施流复制

流复制有两个方面：日志传输和数据库同步。因为流复制基于日志，日志传送显然是其中的一个方面 —— 主库会在写入日志记录时，将WAL数据发送到连接的备库。同步复制中需要数据库同步 —— 主库与多个备库通信，从而同步整个数据库集簇。

为准确理解流复制的工作原理，我们应该探究下主库如何管理多个备库。为了尽可能简化问题，本节描述了一个特例（即单主单备系统），而下一节将描述一般情况（单主多备系统）。

11.2.1 主从间的通信

假设备库处于同步复制模式，但配置参数hot_standby已禁用，且wal_level为'archive'。主库的主要参数如下所示：

synchronous_standby_names = 'standby1'
hot_standby = off
wal_level = archive

另外，在9.5节中提到，有三个情况触发写WAL数据，这里我们只关注事务提交。

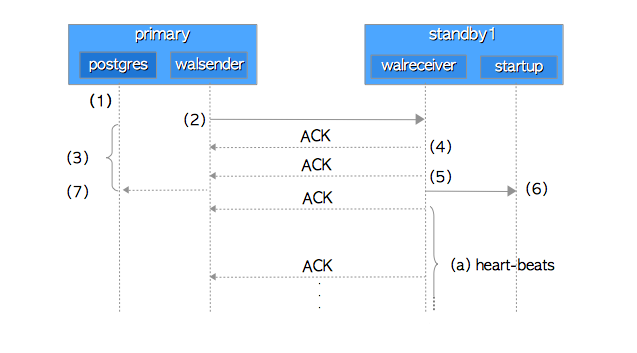

假设主库上的一个后端进程在自动提交模式下发出一个简单的INSERT语句。后端启动事务，发出INSERT语句，然后立即提交事务。让我们进一步探讨此提交操作如何完成的。如图11.2中的序列图：

1. 后端进程通过执行函数XLogInsert()和XLogFlush()，将WAL数据写入并刷新到WAL段文件中。
2. walsender进程将写入WAL段文件的WAL数据发送到walreceiver进程。
3. 在发送WAL数据之后，后端进程继续等待来自备库的ACK响应。更确切地说，后端进程通过执行内部函数SyncRepWaitForLSN()来获取锁存器（latch），并等待它被释放。
4. 备库上的walreceiver通过write()系统调用，将接收到的WAL数据写入备库的WAL段，并向walsender返回ACK响应。
5. walreceiver通过系统调用（例如fsync()）将WAL数据刷新到WAL段中，向walsender返回另一个ACK响应，并通知 启动进程（startup process ） 相关WAL数据的更新。
6. 启动进程重放已写入WAL段的WAL数据。
7. walsender在收到来自walreceiver的ACK响应后释放后端进程的锁存器，然后，后端进程完成commit或abort动作。 锁存器释放的时间取决于参数synchronous_commit。如果它是'on'（默认），当接收到步骤（5）的ACK时，锁存器被释放。而当它是'remote_write'时，接收到步骤（4）的ACK时，即被释放。

如果配置参数wal_level是'hot_standby'或'logical'，则PostgreSQL会根据COMMIT或ABORT操作的记录，写入热备功能相关的WAL记录。（在这个例子中，PostgreSQL不写那些记录，因为它是'archive'。）

每个ACK响应将备库的内部信息通知给主库。包含以下四个项目：

• 已写入最新WAL数据的LSN位置。
• 已刷新最新WAL数据的LSN位置。
• 启动进程已经重放最新的WAL数据的LSN。
• 发送此响应的时间戳。

walreceiver不仅在写入和刷新WAL数据时返回ACK响应，而且还定期发送备库的心跳响应。因此，主库始终掌握所有连接备库的状态。

执行如下查询，可以显示所连接备库的相关LSN信息。

testdb=# SELECT application_name AS host,
        write_location AS write_LSN, flush_location AS flush_LSN,
        replay_location AS replay_LSN FROM pg_stat_replication;

   host   | write_lsn | flush_lsn | replay_lsn
----------+-----------+-----------+------------
 standby1 | 0/5000280 | 0/5000280 | 0/5000280
 standby2 | 0/5000280 | 0/5000280 | 0/5000280
(2 rows)

心跳的间隔设置为参数wal_receiver_status_interval，默认为10秒。

11.2.2 备库故障检测

流复制使用两种常见的故障检测过程，不需要任何特殊硬件。

1. 备库服务器失效： 当检测到walsender与walreceiver之间的连接断开，或者底层网络函数无法读写walreceiver套接字并返回错误时，主库会立即判定备库或walreceiver失效。
2. 硬件或网络失效： 如果walreceiver在wal_sender_timeout所规定的时间内没有返回任何结果，主库就会判定备库失效。默认超时为60秒，因此从故障发生到被确认之间最多可能存在这一长度的延迟。

取决于故障类型，有些故障能够立即发现，有些则存在检测延迟。如果同步备库发生后一类故障，即使还有多个潜在备库正常工作，主库也会在确认故障前暂停事务处理。

PostgreSQL 9.2及更早版本中，wal_sender_timeout参数名为replication_timeout。

11.2.3 发生故障时的行为

在本小节中，将介绍在同步备库发生故障时，主库的行为方式，以及主库会如何处理该情况。

即使同步备库发生故障，且不再能够返回ACK响应，主库也会继续等待响应。因此，正在运行的事务无法提交，而后续查询也无法启动。换而言之，实际上主库的所有操作都已停止（流复制不支持发生超时时自动降级回滚到异步模式的功能）。

有两种方法可以避免这种情况。其中之一是使用多个备库来提高系统可用性，另一个是通过手动执行以下步骤从同步模式切换到异步模式。

1. 将参数synchronous_standby_names的值设置为空字符串。

   synchronous_standby_names = ''

2. 使用reload选项执行pg_ctl命令。

   postgres> pg_ctl -D $PGDATA reload

上述过程不会影响连接的客户端。主库继续事务处理，以及会保持客户端与相应的后端进程之间的所有会话。

11.2.4 备库查询与WAL重放冲突

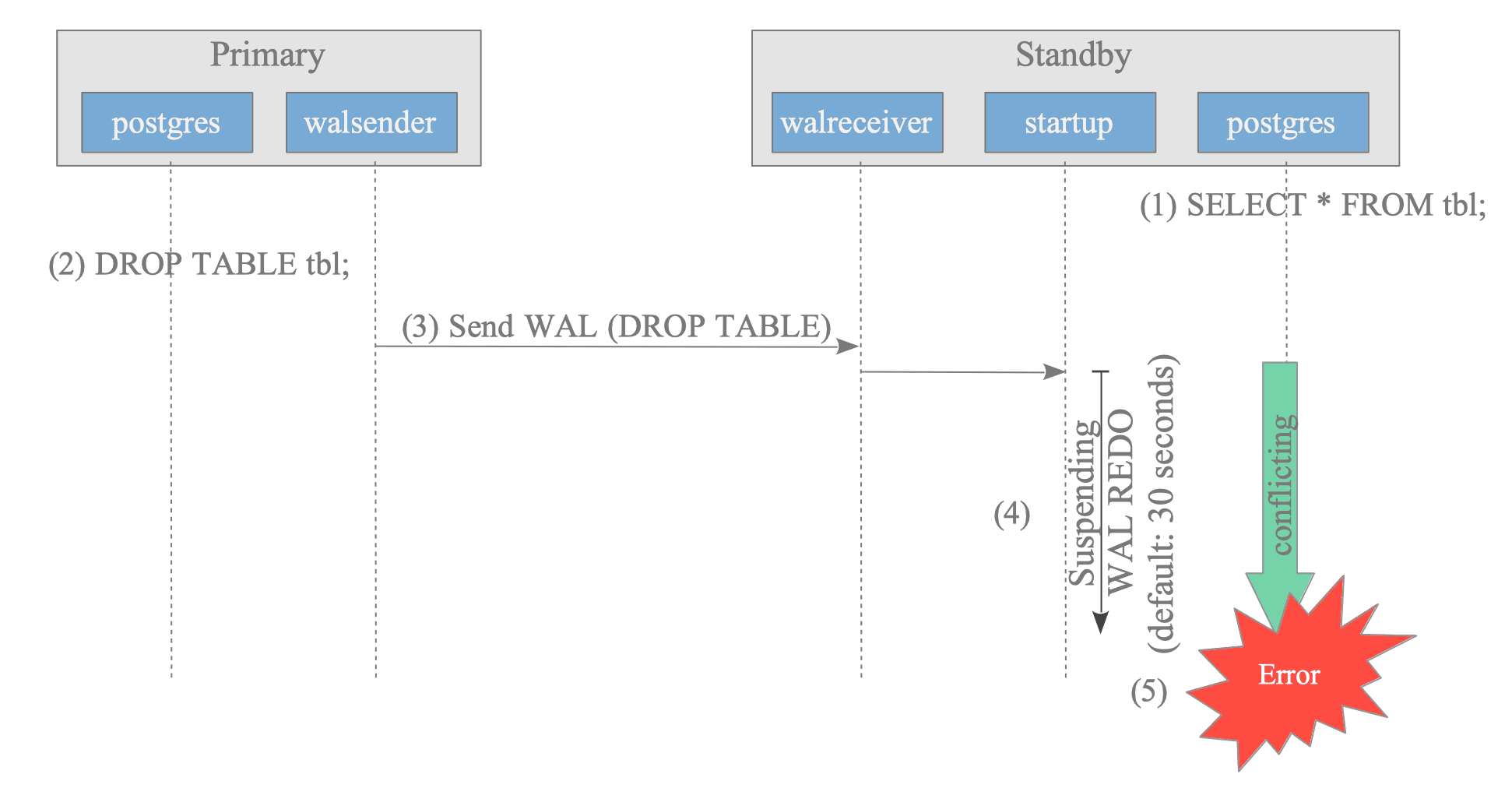

备库可以独立执行SELECT，但某些主库操作产生的WAL与备库查询之间会发生冲突。例如，主库删除一张备库正在读取的表。

1. 备库正在查询一张表。

2. 主库执行DROP TABLE并发送相关WAL。

3. 备库暂缓重放，默认最多等待30秒，由max_standby_archive_delay或max_standby_streaming_delay配置。

4. 指定时间内查询仍未结束，就取消查询并返回：

   ERROR:  canceling statement due to conflict with recovery
   DETAIL: User was holding a relation lock for too long.

冲突来自主库DROP TABLE获取AccessExclusiveLock时生成的WAL。恢复冲突主要包括三类：主库上的访问独占锁；删除数据库或表空间；重放VACUUM清理记录时，备库事务仍能看到将被删除的行，或仍在访问相应页面。

11.2.4.1 缓解锁冲突

提高max_standby_archive_delay和max_standby_streaming_delay可以让备库延迟WAL重放，降低查询被取消的概率，但不能彻底消除冲突；等待期间其他备库会话也看不到最新数据，因此需要在查询可用性与复制延迟之间权衡。

11.2.4.2 避免VACUUM冲突

在主库开启hot_standby_feedback，可以根据备库反馈延迟删除备库仍需要的旧行版本。反馈间隔由wal_receiver_status_interval控制，默认10秒。

代价是主库无法及时清理旧元组，可能增加表与索引膨胀及WAL使用。备库可通过pg_stat_database_conflicts查看冲突类型与次数。

11.3 管理多个备库

本节描述了存在多个备库时，流复制是如何工作的。

11.3.1 同步优先级与同步状态

主库为自己管理的每一个备库指定一个同步优先级（sync_priority） 与 同步状态（sync_state）。（上一节并没有提到这一点，即使主库只管理一个备库，也会指定这些值。）

同步优先级（sync_priority） 表示备库在同步模式下的优先级，它是一个固定值。较小的值表示较高的优先级，而0是一个特殊值，表示“异步模式”。备库优先级是一个有序列表，在主库配置参数 synchronous_standby_names中依序给出。例如在以下配置中，standby1和standby2的优先级分别为1和2。

synchronous_standby_names = 'standby1, standby2'

（未列于此参数中的备库处于异步模式，优先级为0）

同步状态（sync_state） 是备库的状态，它因所有在列备库的运行状态及其优先级而异，以下是可能的状态：

• 同步（Sync） 状态的备库，是所有正在工作中的备库中，具有最高优先级的同步备库的状态（异步模式除外）。
• 潜在（Potential） 状态的备库，是所有工作备库（异步备库除外）中，优先级等于或低于2的闲置同步备库。如果同步备库失效，潜在备库中有着最高优先级的那个将替换为同步备库。
• 异步（Async） 状态的备库是固定的。主库以与潜在备库相同的方式处理异步备库，只是它们的sync_state永远不会是sync或potential。

执行以下查询来显示备库的优先级和状态：

testdb=# SELECT application_name AS host,
         sync_priority, sync_state FROM pg_stat_replication;
   host   | sync_priority | sync_state
----------+---------------+------------
 standby1 |             1 | sync
 standby2 |             2 | potential
(2 rows)

最近有几个开发者尝试实现“多个同步备库”。详情参见此处。

11.3.2 主库如何管理多个备库

主库仅等待来自同步备库的ACK响应。换句话说，主库仅确保同步备库写入并刷新WAL数据。因此在流复制中，只有同步备库的状态是与主库始终一致且同步的。

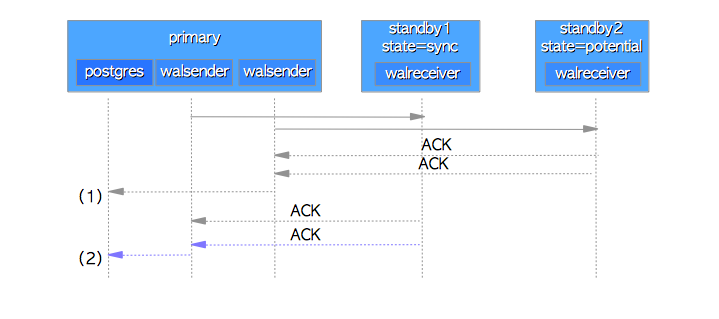

图11.3展示了潜在备库的ACK响应早于首要备库ACK响应的情况。这时主库并不会完成当前事务的COMMIT操作，而是继续等待首要备库的ACK响应。而当收到首要备库的响应时，后端进程释放锁存器并完成当前事务的处理。

备库1与备库2的同步状态分别为sync和potential。

1. 尽管从潜在备库接收到ACK响应，但主库的后端进程会继续等待来自同步备库的ACK响应。
2. 主库的后端进程释放锁存器，完成当前的事务处理。

在相反的情况下（即首要从库的ACK响应返回早于潜在从库的响应），主库会立即完成当前事务的COMMIT操作，而不会去确认潜在从库是否已经写入和刷盘了WAL数据。

11.3.2.1 基于法定人数的同步复制

PostgreSQL 9.6开始支持同时等待多个按优先级选择的同步备库；PostgreSQL 10进一步加入ANY关键字，形成真正不依赖列表顺序的法定人数（quorum）提交。当前语法分为ANY与FIRST两种模式。

ANY模式

ANY num_sync (standby_name [, ...])

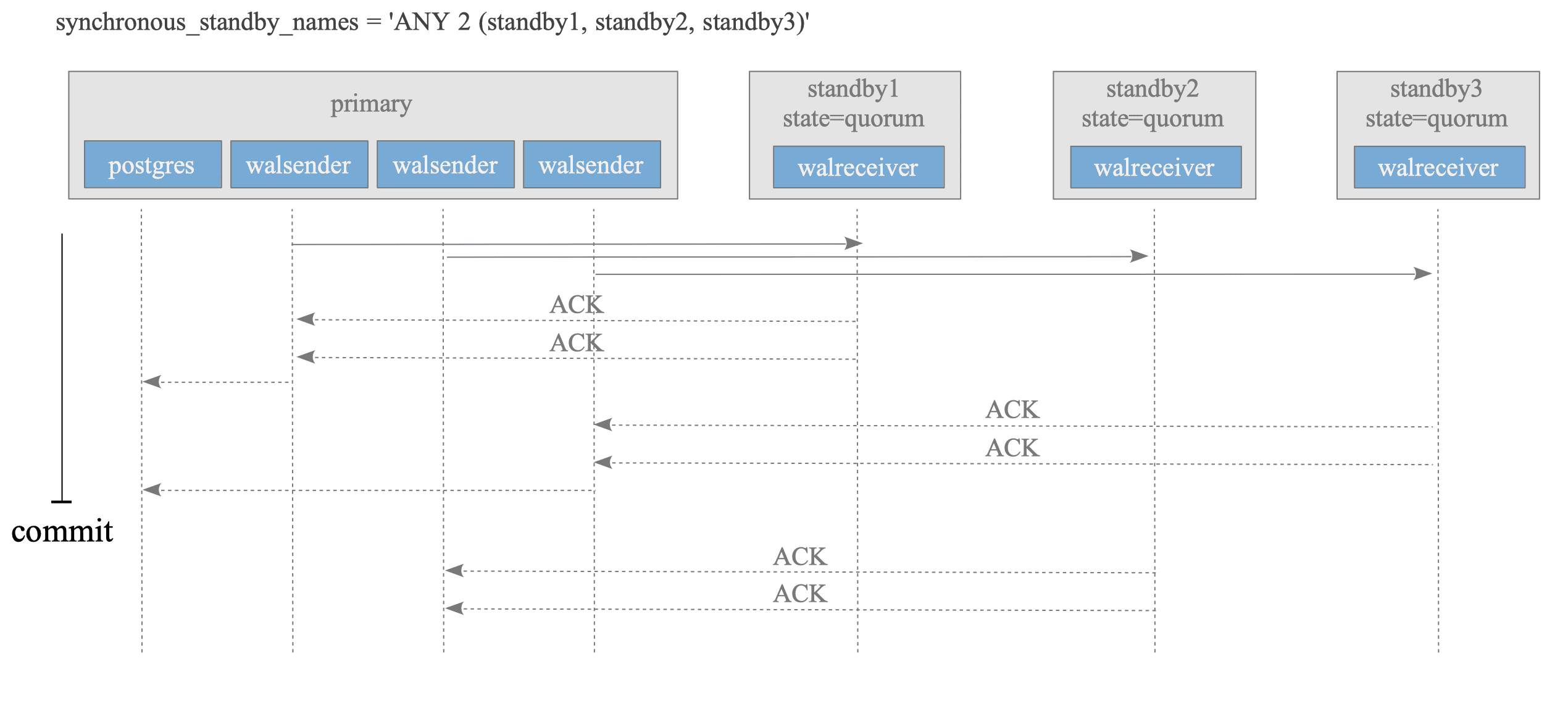

列表中任意num_sync个备库返回ACK后即可提交。例如：

synchronous_standby_names = 'ANY 2 (standby1, standby2, standby3)'

这些备库的sync_state均为quorum，sync_priority相同。

FIRST模式

[FIRST] num_sync (standby_name [, ...])

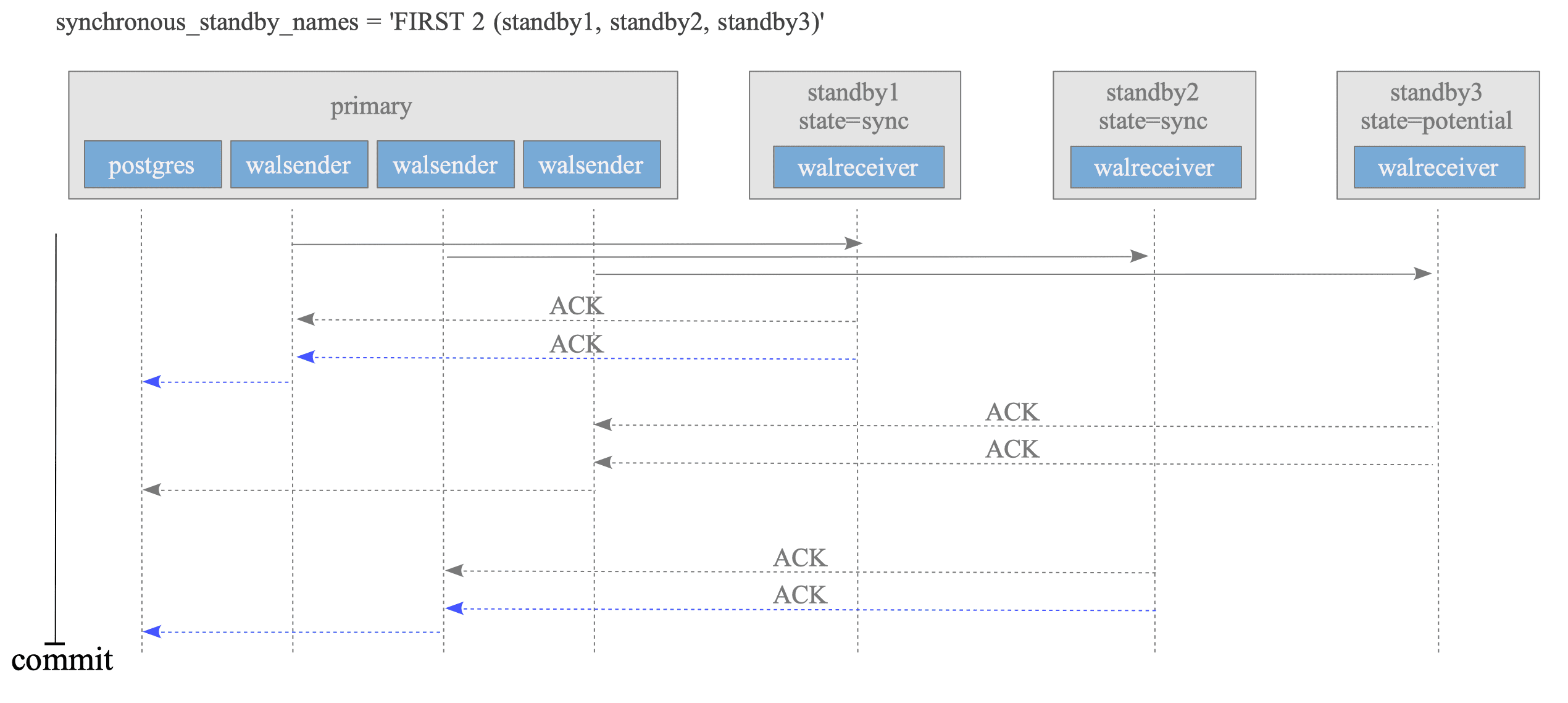

主库等待列表中优先级最高的前num_sync个备库。例如：

synchronous_standby_names = 'FIRST 2 (standby1, standby2, standby3)'

即使standby3先返回，主库仍要等待standby1和standby2。

11.3.3 发生故障时的行为

我们再来看看当从库发生故障时主库的表现。

当潜在或异步备库发生故障时，主库会终止连接到故障备库的walsender进程，并继续进行所有处理。换而言之，主库上的事务处理不会受到这两种备库的影响。

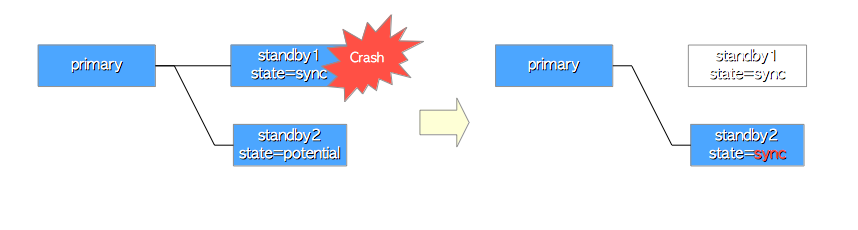

当同步备库发生故障时，主库将终止连接到故障备库的walsender进程，并使用具有最高优先级的潜在备库替换首要同步备库，如图11.4。与上述的故障相反，主库将会暂停从失效点到成功替换同步备库之间的查询处理。（因此备库的故障检测对于提高复制系统可用性至关重要，故障检测将在下一节介绍）

在任何情况下，如果一个或多个备库在同步模式下运行，主库始终只会保留一个同步备库，而同步备库始终与主库保持一致且同步的状态。

11.4 复制槽

如第11.1节所述，PostgreSQL 9.4引入的**复制槽（replication slot）**可以确保复制完成之前，仍然需要的WAL段和旧元组版本不会被清理。本节介绍复制槽在物理流复制中的机制；复制槽也是逻辑复制的基础，但逻辑场景将在第12章讨论。

11.4.1 复制槽在流复制中的优势

流复制并不强制要求复制槽，但与只使用wal_keep_size相比，它有两个优势：

1. 保证所需WAL段不丢失： 复制槽跟踪备库仍然需要的WAL并阻止其被删除。只配置wal_keep_size时，如果备库长时间未读取，PostgreSQL仍可能删除它后来需要的段。
2. 只保留最低必要数量： 复制槽让pg_wal只保留确实需要的段，并删除无用段；wal_keep_size则无论是否需要，都固定保留指定容量。

max_slot_wal_keep_size： 复制槽可能无限期保留WAL，最坏情况下会耗尽存储空间。PostgreSQL 13增加了max_slot_wal_keep_size，限制检查点时复制槽允许在pg_wal中保留的最大WAL容量。它与wal_keep_size的区别在于：前者是“按需保留，但设置上限”，后者是“无论是否需要，固定保留”。

11.4.2 复制槽相关进程与文件

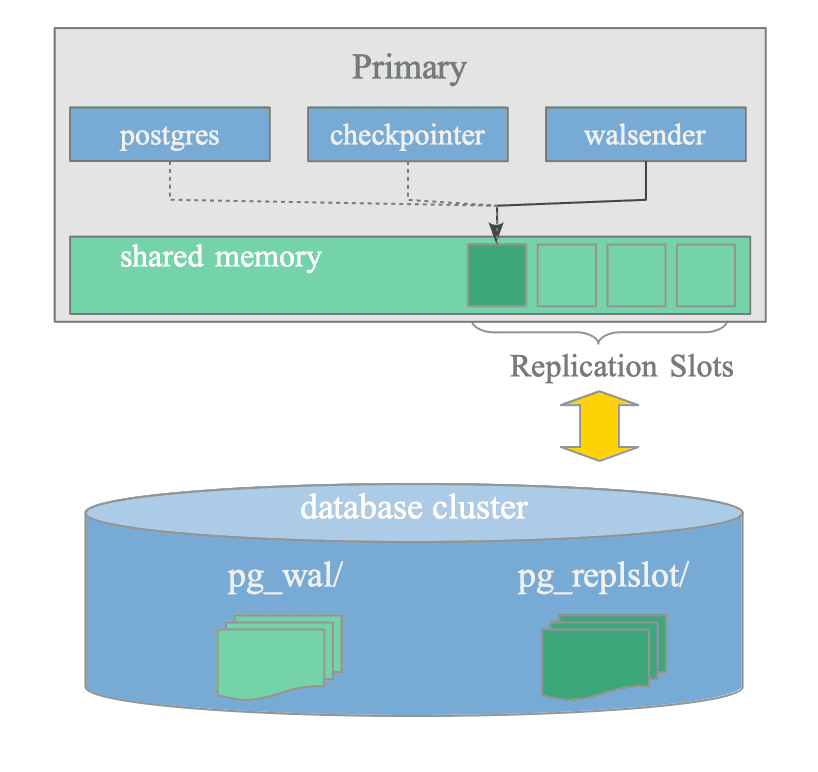

复制槽存放在共享内存中分配的区域。图11.8展示了复制槽及相关进程和文件。

11.4.2.1 相关进程

• walsender： 持续更新对应复制槽，使其反映备库当前接收WAL的进度。
• 检查点后台进程： 在检查点期间读取复制槽，以判断哪些WAL段可以删除。
• postgres后端： 通过系统视图pg_replication_slots显示槽信息。

11.4.2.2 相关文件

• pg_replslot目录下的状态文件： walsender定期把复制槽的持久状态保存到这里。服务器重启时，PostgreSQL重新把这些信息载入内存，恢复复制槽状态。
• pg_wal目录下的WAL段文件。

11.4.3 数据结构

复制槽由slot.h中的ReplicationSlot结构定义。该结构同时服务物理复制与逻辑复制，和物理流复制最相关的字段可以简化为：

typedef struct ReplicationSlot
{
    slock_t      mutex;
    bool         in_use;
    pid_t        active_pid;
    bool         just_dirtied;
    bool         dirty;

    TransactionId effective_xmin;
    TransactionId effective_catalog_xmin;

    /* 能跨关机和崩溃保存的数据 */
    ReplicationSlotPersistentData data;

    LWLock       io_in_progress_lock;
    ConditionVariable active_cv;

    /* 其余字段主要用于逻辑槽 */
} ReplicationSlot;

• active_pid： 当前管理该槽的walsender PID。
• data： ReplicationSlotPersistentData定义的持久数据，其中最重要的是槽名name和restart_lsn。restart_lsn是该槽未来仍可能需要的最老LSN；检查点进程会读取所有槽中最小的restart_lsn，据此决定哪些WAL段不能删除。

持久数据会定期写入pg_replslot目录，其主要结构如下：

typedef struct ReplicationSlotPersistentData
{
    NameData     name;
    Oid          database;
    ReplicationSlotPersistency persistency;
    TransactionId xmin;
    TransactionId catalog_xmin;
    XLogRecPtr   restart_lsn;
    ReplicationSlotInvalidationCause invalidated;
    XLogRecPtr   confirmed_flush;
    XLogRecPtr   two_phase_at;
    bool         two_phase;
    NameData     plugin;
    char         synced;
    bool         failover;
} ReplicationSlotPersistentData;

物理复制槽的database为InvalidOid，逻辑复制槽则保存所属数据库OID。confirmed_flush、plugin、two_phase和failover等字段主要用于逻辑复制。

11.4.4 启用复制槽

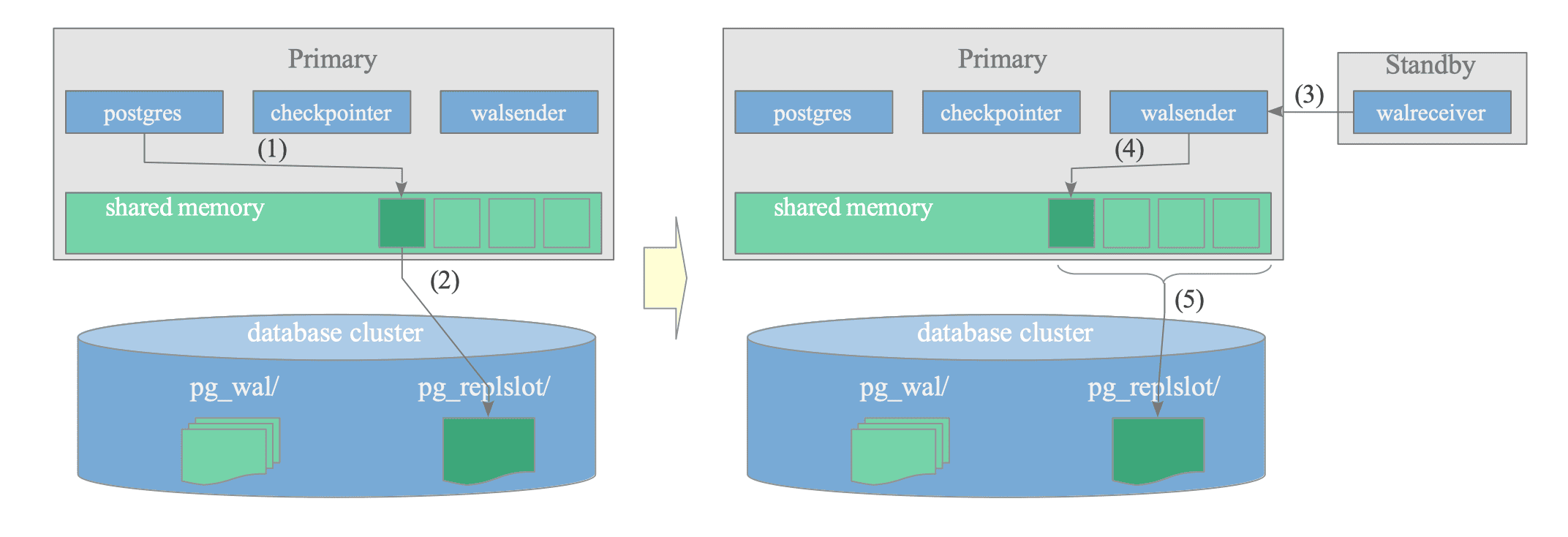

图11.9展示了启用物理复制槽的顺序。

1. 使用pg_create_physical_replication_slot()创建物理复制槽。除槽名外，其他数据先使用默认值：

   testdb=# SELECT * FROM pg_create_physical_replication_slot('standby_slot');
     slot_name   | lsn
   ---------------+-----
    standby_slot |
   (1 row)

2. PostgreSQL把ReplicationSlotPersistentData中的持久部分写入pg_replslot。槽名对应一个子目录，状态保存在其中的state文件：

   $ find pg_replslot/
   pg_replslot/
   pg_replslot/standby_slot
   pg_replslot/standby_slot/state

3. 让备库重新连接主库，并把primary_slot_name设为该槽名：

   # standby's postgresql.conf
   primary_slot_name = 'standby_slot'

   然后重新加载配置：

   $ pg_ctl -D $PGDATA_STANDBY reload

4. 连接建立后，walsender更新active_pid、restart_lsn等复制槽字段。

5. 更新后的持久状态再次写入pg_replslot。

11.4.5 管理复制槽

复制槽建立在共享内存中后，walsender会持续更新它，使其反映对应备库的当前状态。可以使用pg_replication_slots查看：

testdb=# \x
Expanded display is on.
testdb=# SELECT * FROM pg_replication_slots;
-[ RECORD 1 ]-------+--------------
slot_name           | standby_slot
plugin              |
slot_type           | physical
database            |
temporary           | f
active              | t
active_pid          | 236772
xmin                | 754
catalog_xmin        |
restart_lsn         | 0/303B968
confirmed_flush_lsn |
wal_status          | reserved
safe_wal_size       |
two_phase           | f
inactive_since      |
invalidation_reason |
failover            | f
synced              | f

主库会定期把复制槽详情保存到pg_replslot下的state文件。主库重启时，再从这些文件恢复内存中的复制槽状态。
